一,片體補孔:
-
有界平面,選取孔的周邊邊界
-

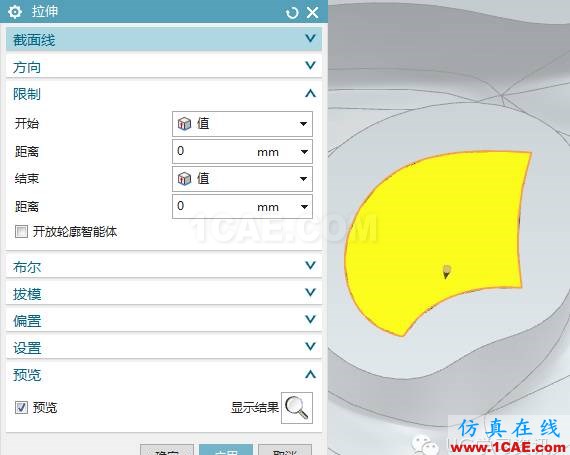

拉伸,平面選取邊界注意距離都設為0,還有直伸面都可以用拉伸來修補
-

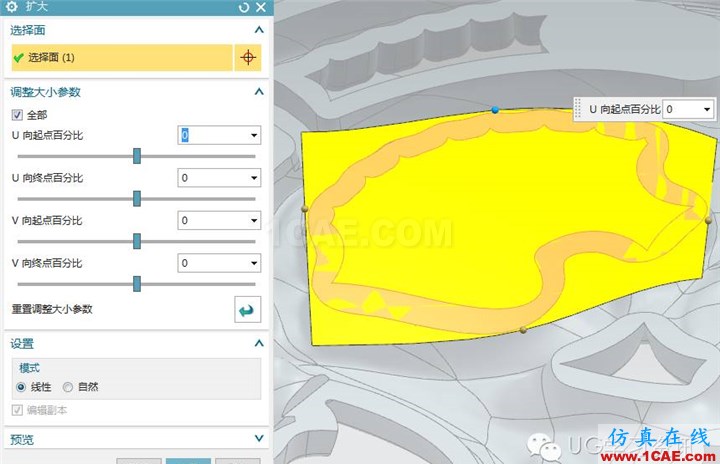

擴大面+裁剪片體/布爾減 適合補曲面,如果孔邊界有多個曲面需要多個擴大面縫合后再裁剪(多個擴大面相互有重合需要裁剪再縫合)
-
曲線網格 網格曲面在補孔并不好用,但在復雜曲面其它方法補孔失敗的時候可以輔助曲線網格補孔
-

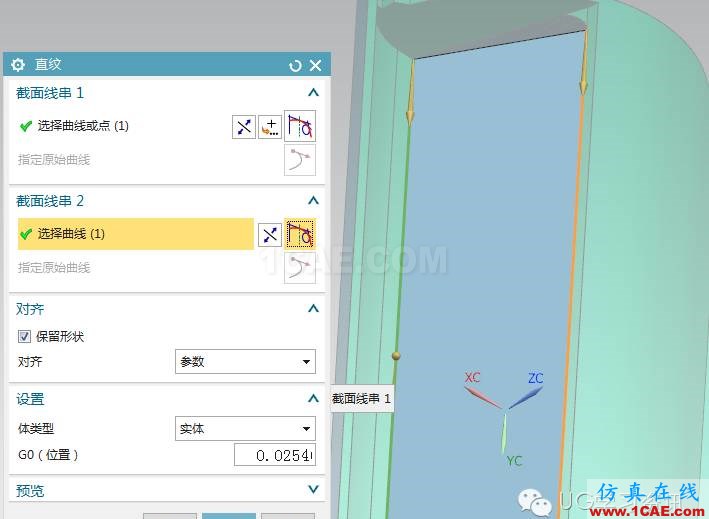

曲線組/直紋 對一些狹長孔,孔邊沒有參考面比較常用
-

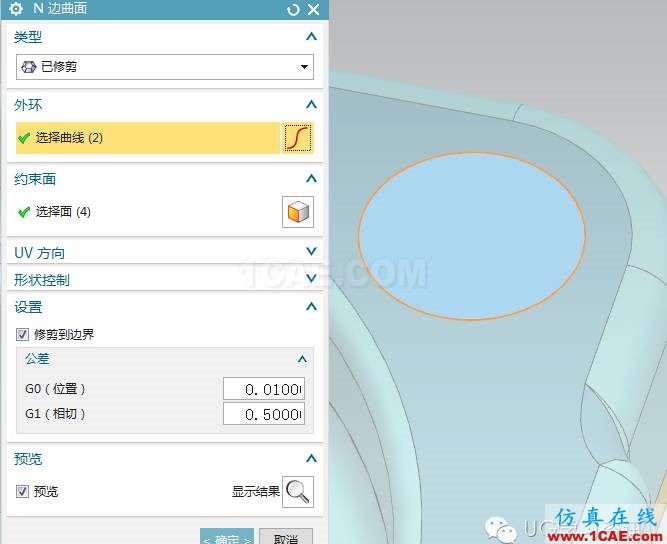

N邊曲面 平面最好不用N邊曲面來修補
-

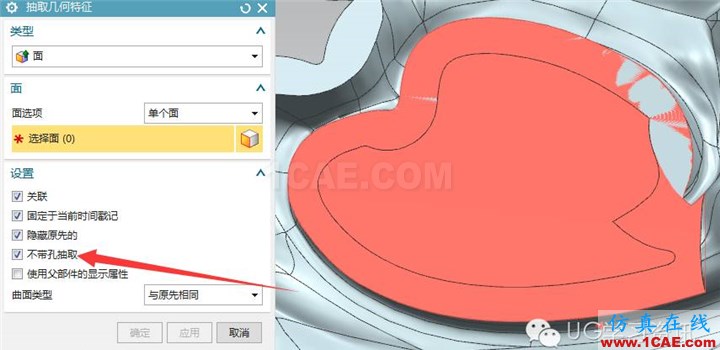

抽取面+刪除孔+裁剪面
-

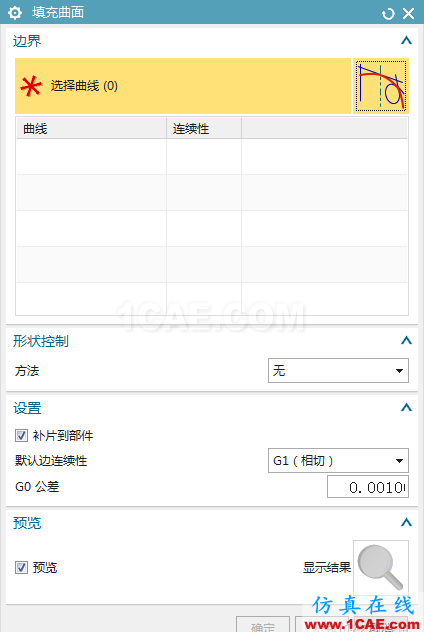

填充曲面 比較好的曲面修補方式
除 了這些補孔方式之外還有實體補孔,注射模向?qū)Ю锏淖⑸淠９ぞ哐a(bǔ)孔。
