搜索HFSS端口如何設置差分對（Differential Pairs）？
2016-12-03 by:CAE仿真在線 來源:互聯網
設置差分信號線
如果波端口內部包含了兩根終端線(這個時候必須使用Driven Terminal求解類型),那么就可以激活差分對設置命令,把這兩根終端線 設置為差分對。這里把 Trace1_1_T1 和 Trace2_T1 設置為一對差分信號線。

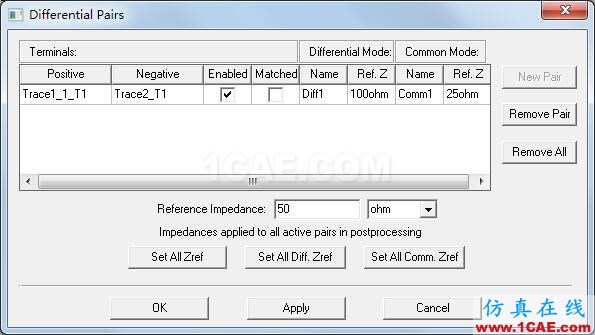

(1)右鍵單擊工程樹下的 Excitations 節點,從彈出菜單中選擇【Differential Pairs】,打開 Differential Pairs 對話框,如圖 1 所示。
圖 1 設置差分對操作
(2)單擊對話框中的
圖 2 設置差分信號
這樣的設置有什么效果?
在分析結果中可以選擇查看差分對的信號,一般差分對信號的反射比非差分信號要強很多

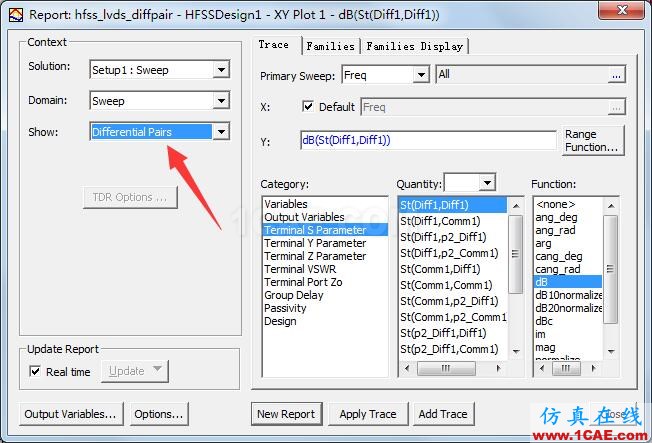

圖3:后處理可選擇差分對結果輸出
