網絡分析儀中,常用的Smith圓圖是什么?

• 常用來分析阻抗

• 原點(左中)- 短路;無窮(右中)- 開路;中點(橫軸中心)- 阻抗匹配(如50歐姆)

• 直角坐標 →Smith圓圖

• 水平線 → 封閉圓 :等電阻

• 垂直線 → 開放曲線 : 等電抗

• 中心水平線:電阻(0 ~ +∞)

S參數測量是網絡分析儀的基本測試功能。

S參數即散射參數,表述電磁波在電路中的傳輸和反射情況。

S11和S22代表端口反射,S21或S12代表傳輸。

測試原理:

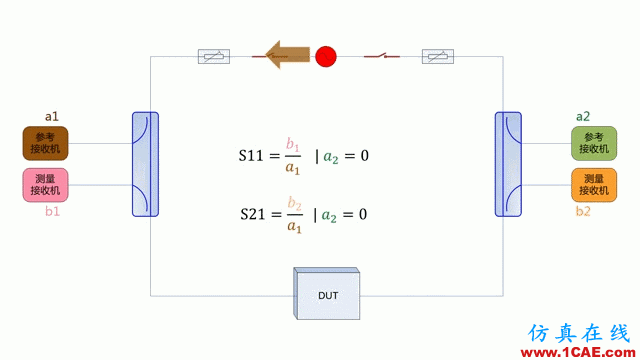

上圖演示了S11和S21的測試。

DUT:被測設備,左側是端口1,右側端口2.

a1:對應端口1參考接收機,代表入射波

b1:對應端口1測量接收機,代表反射波

b2:對應端口2測量接收機,代表DUT輸出波
