最近在看PCB工藝的東西,所以跟蝸牛一起吧!
----------------------------------------------
玻璃布

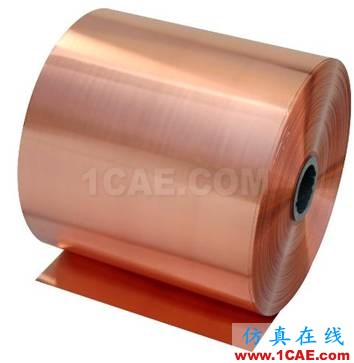

銅箔

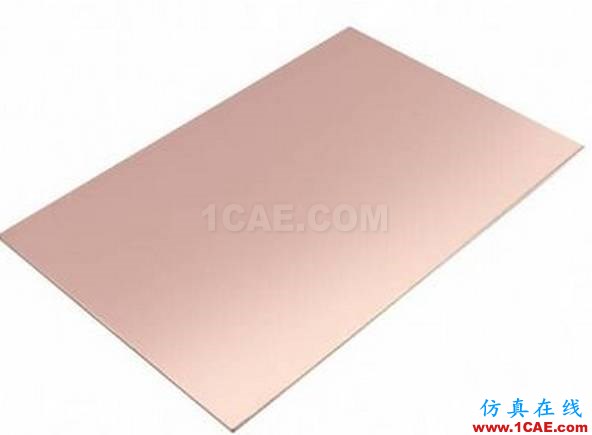

芯板
芯板就是樹脂,膠水,玻璃布、銅箔做成一個成品。
PP就是樹脂,膠水,玻璃布做成的成品。
-
PCB板材的關鍵指標

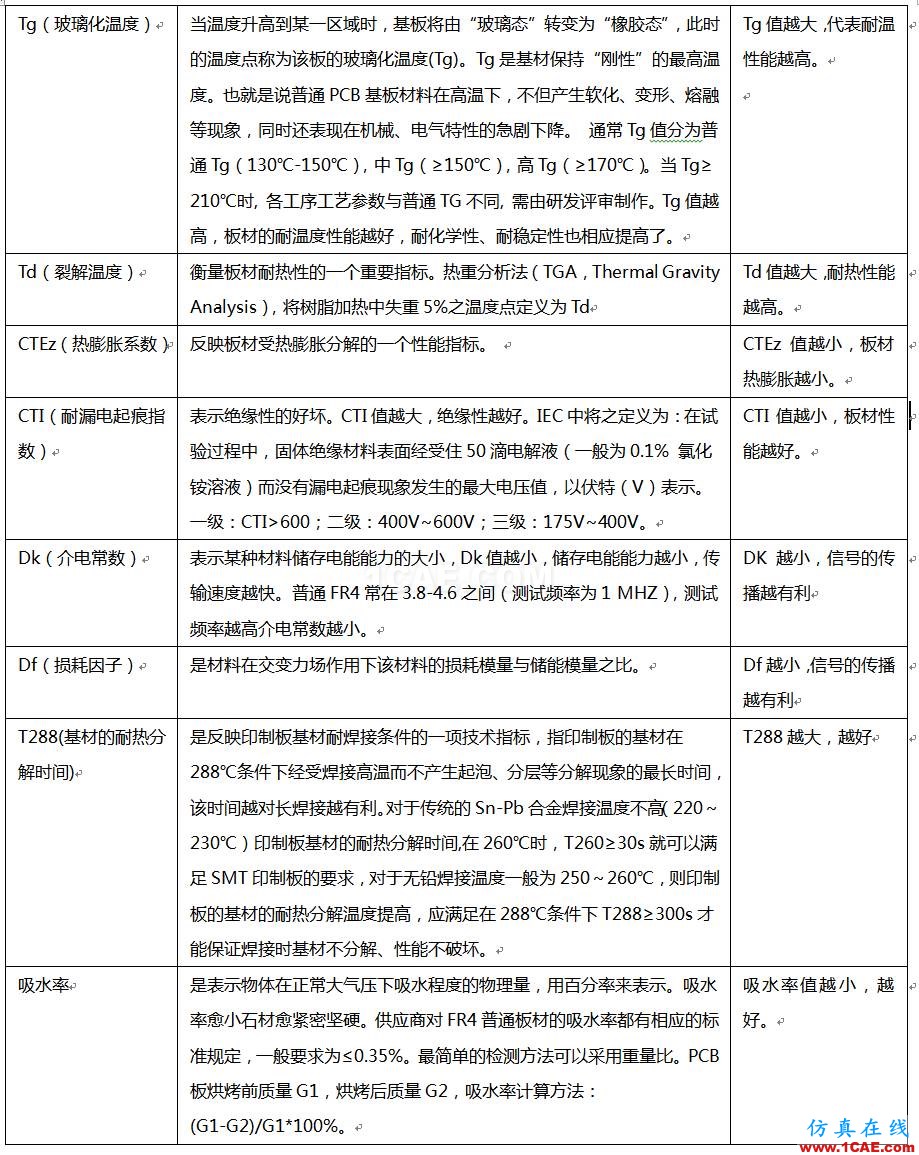

見圖1。
圖1
2. 常見PCB板材廠家
生益,聯茂,ISOLA,臺耀,羅杰斯,松下,EMC。
舉例:
ISOLA的FR408(Dk:3.78,Df:0.009);
羅杰斯的RO4350B(Dk:3.48,Df:0.0037);
松下的Megtron6(Dk:3.6,Df:0.002)。
備注:1GHz下的參考值。
針對產品的要求性能以及可靠性要求,除了Df和Dk(影響高頻信號),其他參數也要關鍵考慮。
3. 玻璃布型號

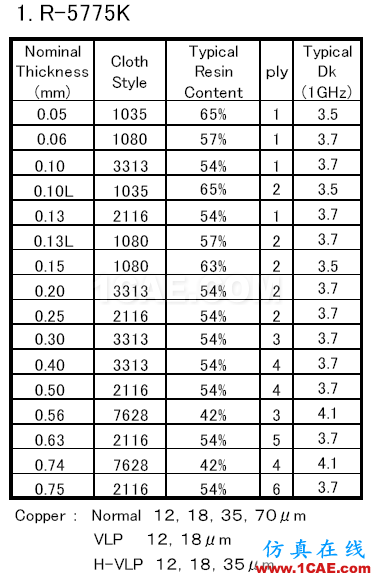

圖2為M6,型號為R-5775K的不同厚度。從0.05-0.75mm不同厚度。用到的玻璃布的型號 1035,1080,3313,2116等、
圖2

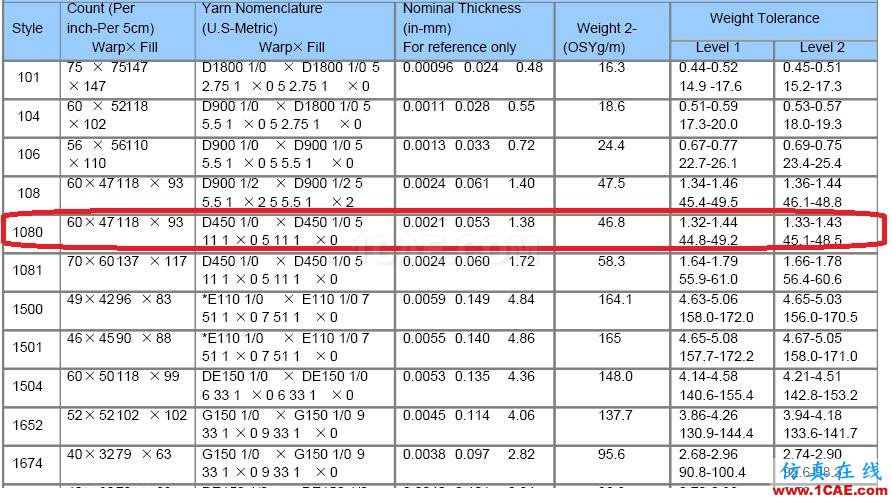

電子玻璃布的規格是統一的,查到具體1080(例子,圖3)的參數。
圖3
