增材制造（3D打印）技術再更新-Simufact Additive 2.0

2017-07-04 by:CAE仿真在線來源:互聯網

3D打印技術正在成為發達國家實現制造業回流、提升產業競爭力的重要載體。可以說,新一輪的全球制造業競爭,極有可能是3D打印與機器人等高端裝備的競爭。了解、掌握增材制造最新技術對于各行業工程師而言都是至關重要的。

Simufact Additive 是MSC軟件公司旗下的增材制造工藝仿真軟件,專門用于模擬金屬材料鋪粉增材制造過程。通過Simufact Additive不僅可以虛擬再現增材制造過程,預測增材制造過程中以及結束后結構的變形和最終形狀、殘余應力。還可以輔助進行增材制造工藝參數(堆積方向、支撐結構、切割方向、材料、掃描速度、熱源參數等)的設計和優選。

增材制造（3D打印）技術再更新-Simufact Additive 2.0有限元理論圖片1

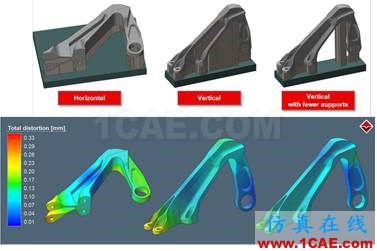

航空支架采用不同的堆積方向和支撐結構對應的成型變形

Simufact.Additive于 2016年11月正式發布,目前的最新版本是2.0,新版本增加了如下新的功能亮點:

部件導入后的重新定位(平移、旋轉等操作)
重啟動分析(可以基于已有計算結果在任意工序進行重新分析,幫助節約分析時間)
在指定的坐標系下(設備檢測相同的坐標系)顯示仿真結果,方便進行仿真結果和實測結果的對比驗證
新增材料數據庫數據(在原有的鈦合金TC4、高溫合金GH4169、鋁合金AlSi10Mg、不銹鋼17-4PH等材料數據基礎上進一步增加了更多的不銹鋼316L、高溫合金粉末GH3625、模具鋼18Ni300、鎳基高溫合金haynes 282等材料數據)

Simufact Additive配有一流的圖形用戶界面,采用Windows風格,直觀、易用;圖標較少,可提高可用性;點擊鼠標右鍵時提供與上下文關聯的操作;圖形用戶界面面向?qū)嶋H的增材制造工作流程,提供與應用和打印機有關的對話框,工藝參數完全按照實際現場設定,可確保出色的用戶體驗。
