1 前言

    本文利用商業CFD分析軟件ANSYS FLUENT 對某電動車電機水道的內流場進行CFD模擬分析,通過分析了解其內部的速度分布和壓力分布情況,可以初步了解影響電機水道換熱性能的主要因素,明確提高電機水道換熱性能的方向。并將CFD 分析結果與樣件試驗結果進行對比分析,驗證CFD 分析的可靠性。

2 電機水道阻力CFD 分析

    CFD 分析前處理采用ANSYS ICEM CFD 軟件,求解及結果的后處理使用FLUENT 軟件。計算模型的三維幾何模型由CATIA 軟件生成,通過ParaSoild 格式導入ANSYS ICEMCFD 軟件。

    2.1 計算模型與網格劃分

    由電機三維模型通過CATIA 軟件進行布爾運算,提取電機水道流體區域,電機水道幾何模型如圖1。運用ANSYS ICEM CFD 軟件對電機水道進行網格劃分,由于模型結構比較復雜,全部采用非結構化的四面體網格;為了保證在各個流通截面上有至少3 個以上的網格,進行網格劃分時必須控制較小面積處的網格尺寸;同時為了獲得更好的求解收斂性,將入口和出口均進行適當延長,延長的距離大約為8 倍的直徑。整個電機水道計算模型的網格數在150 萬左右,網格模型如圖2。

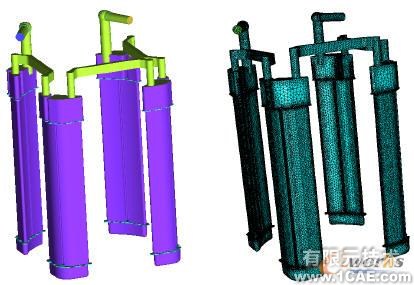

    圖1 電機水道幾何模型                  圖2 電機水道網格模型

    2.2 物理模型與邊界條件設置

    電機水道內流動CFD 分析過程中認為冷卻液在電機水道內部的流動是穩態、絕熱、不可壓縮的粘性湍流流動,采用標準的k-ε湍流模型和標準的壁面方程,電機水道的內壁面認為是水力光滑的,采用非耦和隱式算法,二階求解精度。為了與試驗條件一致,電機水道CFD 分析過程中采用標準大氣壓下(1bar),T=65℃的純水作為冷卻液,其相關的物性參數如下:ρ=980.45kg/m3;cp=4183J/(kg·K);Viscosity =0.00043kg/(m·s);Ther.cond.=0.6635w/(m·K)。冷卻液的體積流量分別為2L/min,4L/min,5L/min,6L/min,7L/min,8L/min,9L/min,10L/min,11L/min,12L/min。對于電機水道的流動模擬分析,采用質量流量入口+outflow 出口的邊界條件。

    2.3 CFD 計算結果分析及與試驗結果對比

    分別對電機水道各個入口流量進行數值模擬計算,圖3 為入口流量為2L/min 時電機水道壁面壓力分布情況,圖4 為入口流量為2L/min 時電機水道壁面速度分布情況,圖5 為入口流量為2L/min 時電機水道內部流體流動軌跡。

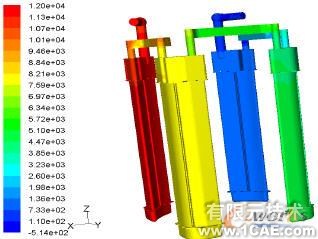

    圖3 電機水道壁面壓力分布

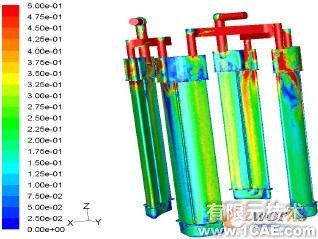

    圖4 電機水道壁面速度分布

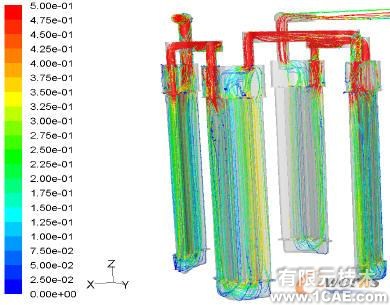

    圖5 電機水道內部流動軌跡
