SpaceClaim作為ANSYS全線產品的核心幾何前處理工具,比DesignModeler更簡單、高效。本篇文章以Icepak機箱散熱分析為例,展示SpaceClaim為Icepak作前處理的功能。
1. 拖拽幾何到設計窗口——完成導入。

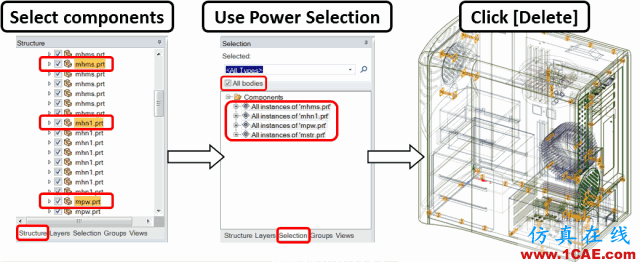

2. 選擇面板按照名字,篩選處多個零件集合,鍵盤Delete——螺栓、螺母等90個零件被刪除。

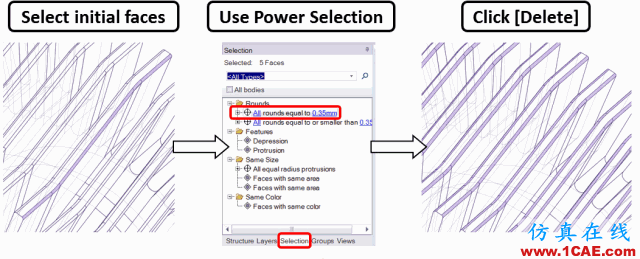

3. 選擇面板按照圓角半徑,選中所有圓角,鍵盤Delete——風扇、翅片等600個圓角被移除。

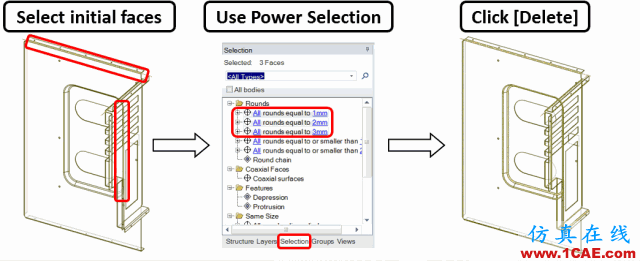

4. 選擇面板按照圓角半徑,選中所有折彎,鍵盤Delete——32處鈑金折彎被移除。

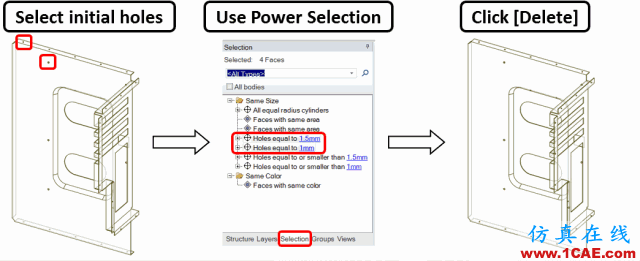

5. 選擇面板按照圓角半徑,選中所有圓孔,鍵盤Delete——32處鈑金通孔被移除。

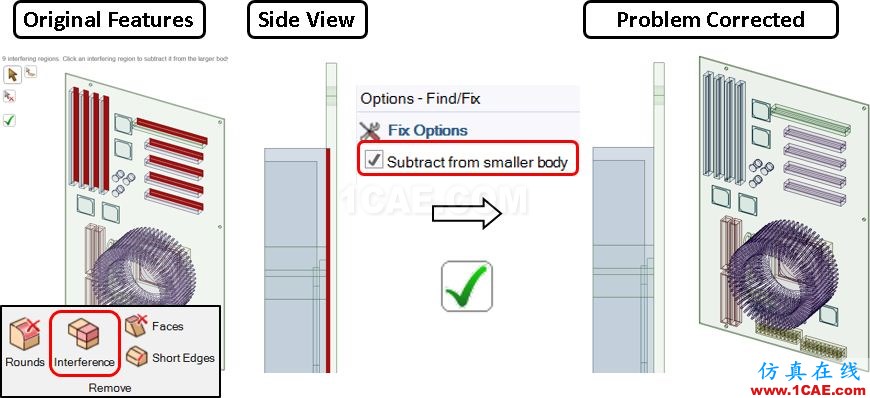

6.
7.
8.
9. Ctrl+
10 .
11.
12.

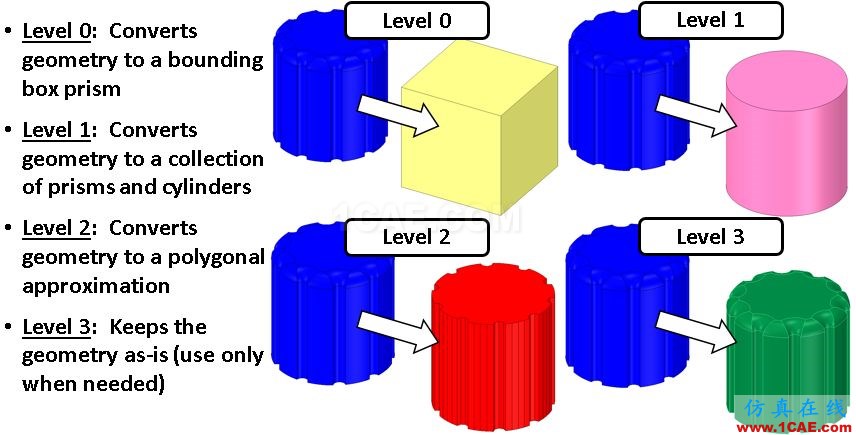

12.a. 識別對象工具有不同級別可選:

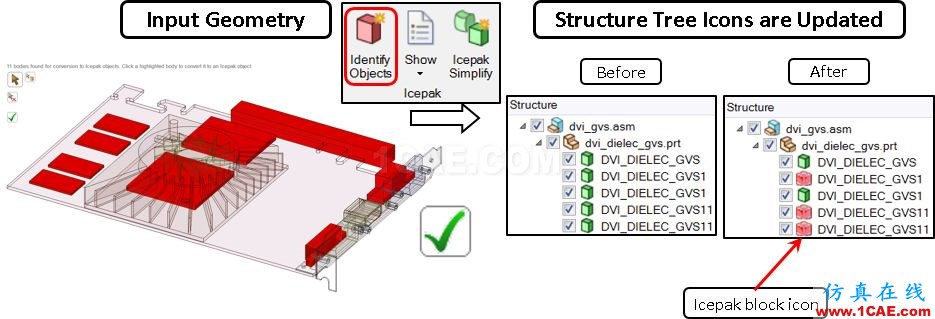

12.b. 識別對象工具還可以根據仿真對象進行選擇:
13.

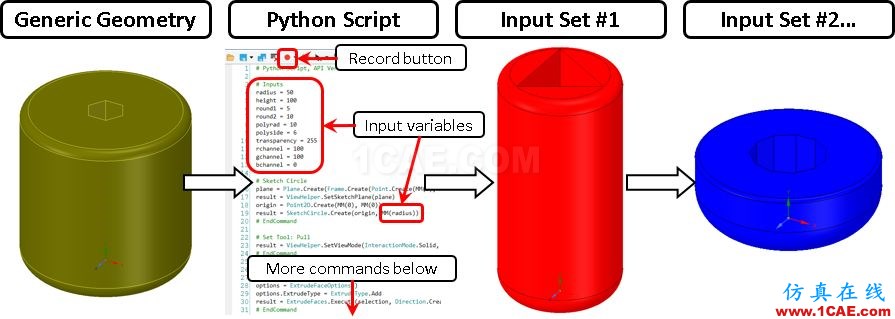

A. 利用腳本工具,批處理提高效率。
B. 與DX參數優化結合,優化分析。
