在利用SOLIDWORKS繪制您的產品模型時,初期您的產品由產品設計師進行初步概念設計,經由簡單的手繪圖繪制出一個外觀雛型圖.

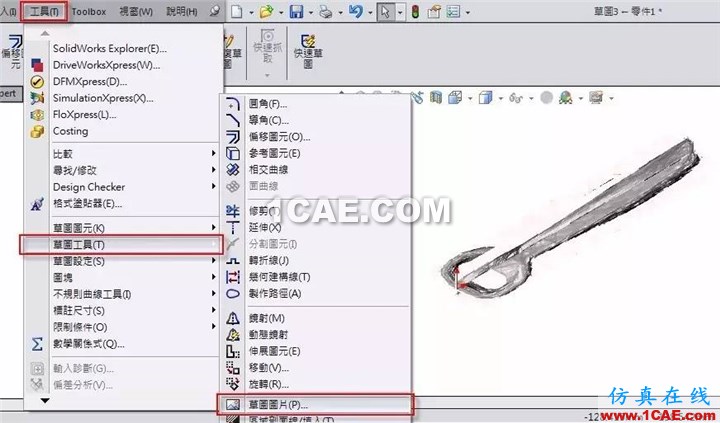

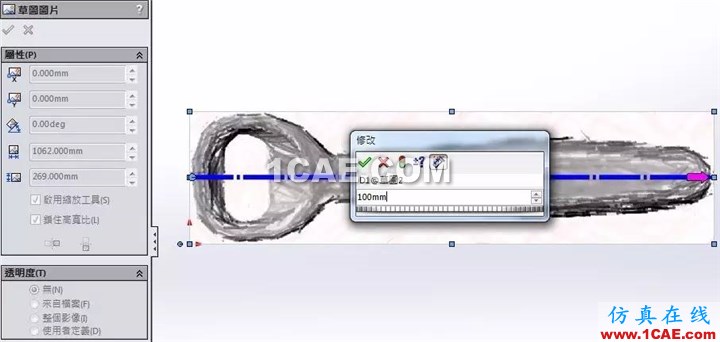

接下來您可由不同的基準面將這些圖片來輸入到SOLIDWORKS內(圖1),輸入后您可以發現新版的SOLIDWORKS將出現一個比例尺線段,您可以拖曳該線段至您所需繪制的圖片前后端,可直接輸入尺寸來定義該圖片的實際大小,以便您后續描繪如設計之相同尺寸大小模型(圖2)。

以下我們使用SOLIDWORKS曲面功能來完成一個砂鑄開瓶器的建置。

圖1

圖2

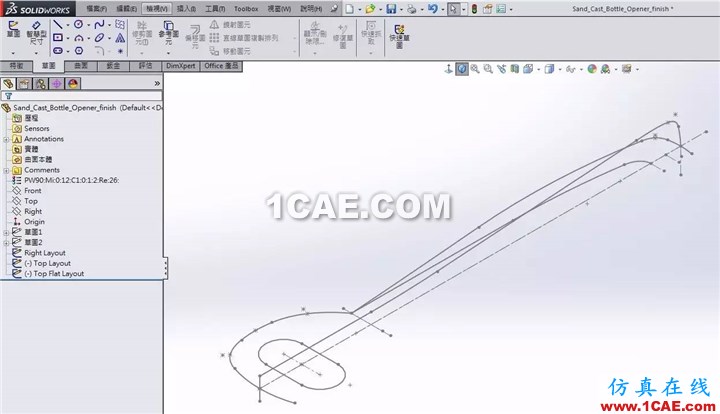

輸入完所需的圖片后,您可利用草圖工具在不同視角基準面依實際圖片的外觀輪廓線段來描繪出所需的草圖線段(圖3),完成這些前置作業后您將可開始進入實體建模階段。

圖3

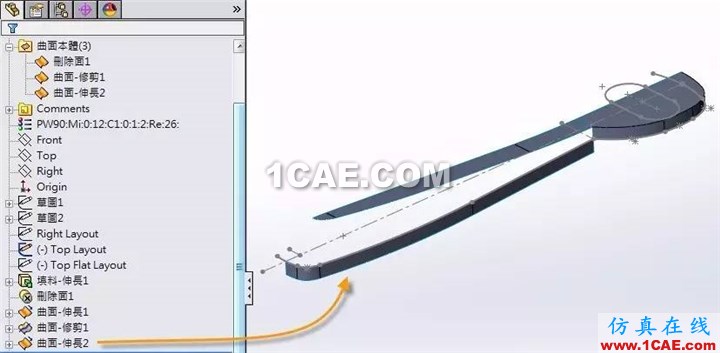

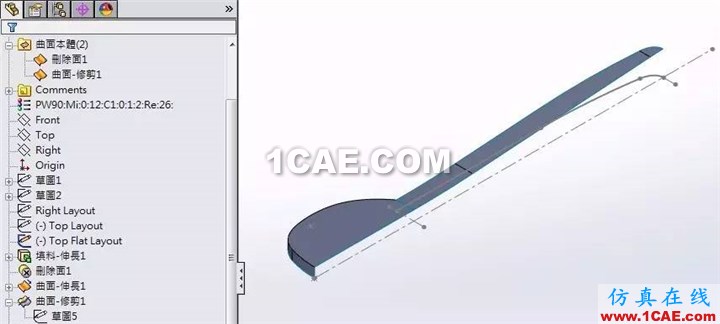

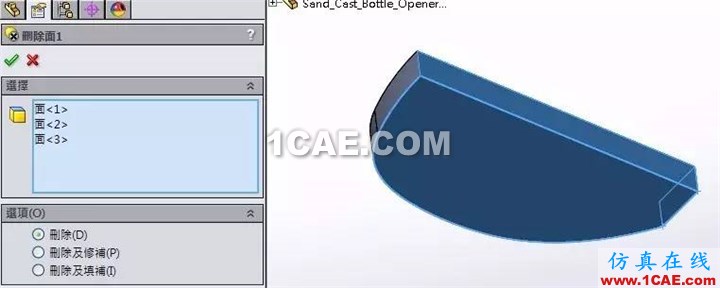

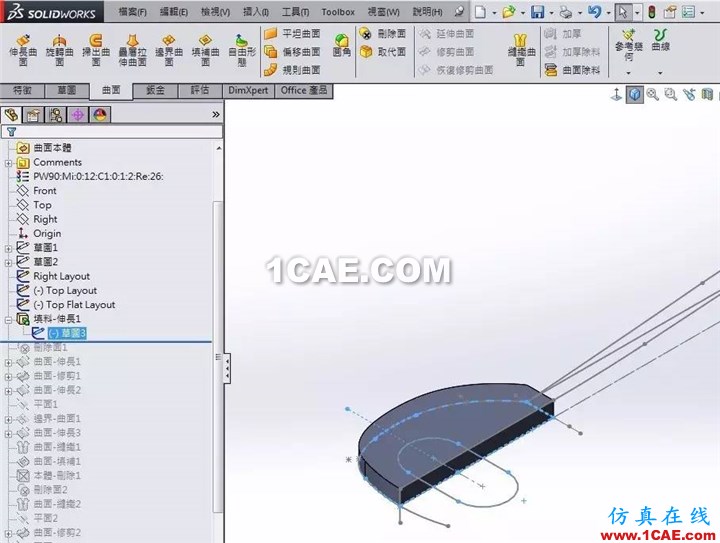

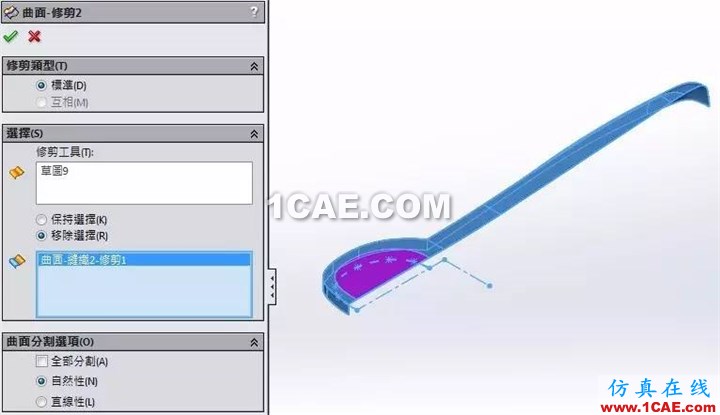

首先我們可參考Top Layout草圖來繪制一個頭部實體模型(圖4),接著我們可利用曲面中”刪除面”的功能(圖5),模型將由一個實體轉為曲面本體,保留我們后續所需之曲面后,可再利用Right Layout草圖繪制把柄的草圖,伸長曲面完成一曲面外型(圖6),并利用Top Flat Layout草圖,修剪該曲面完成柄身造型(圖7)。

圖4

圖5

圖6

圖7

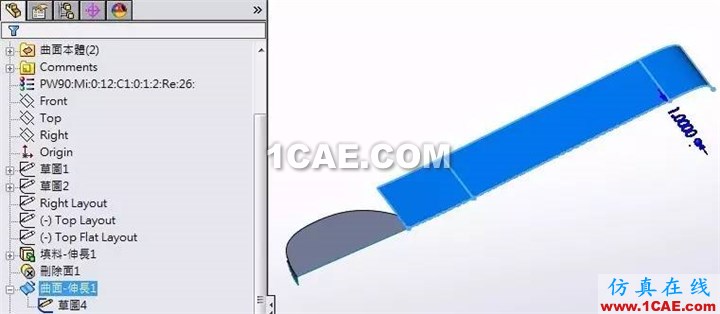

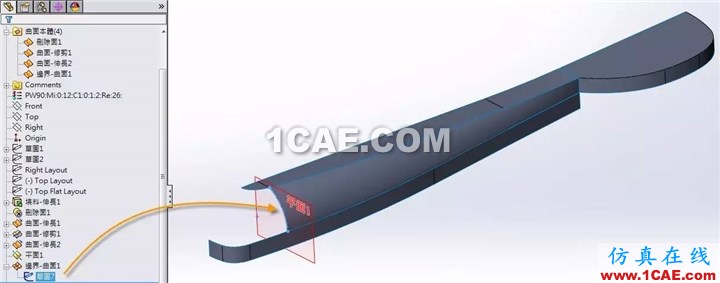

接下來我們將使用不同繪制方式與技巧來完成把柄柄身的外部面,使用”邊界曲面”功能時,我們需要有欲完成曲面的邊緣界線,這些邊界線可為既有的曲面邊線或是自行繪制的草圖線段,一樣使用Top Layout草圖參考出側面輪廓線并伸長曲面(圖8),我們可定義一新的基準面來繪制一弧形草圖,并使用邊界曲面功能將草圖與不同曲面邊緣之線段直接生柄身側面曲面(圖9)。

圖8

圖9

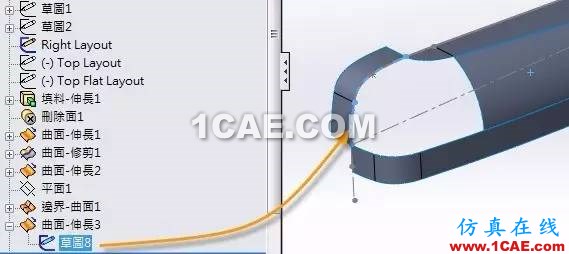

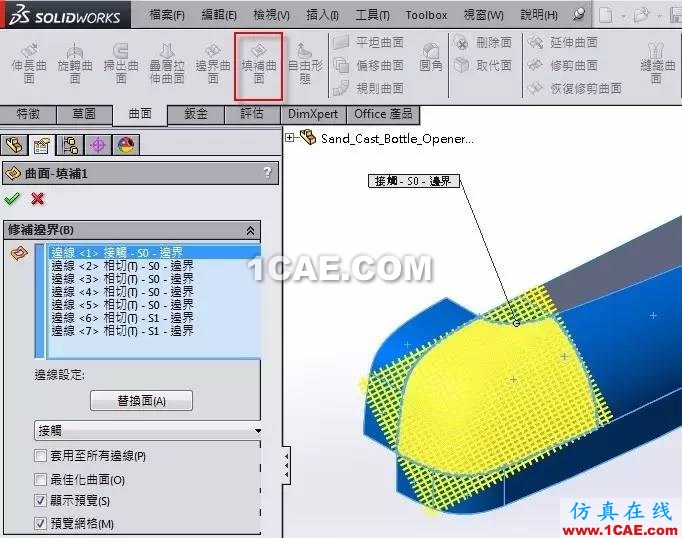

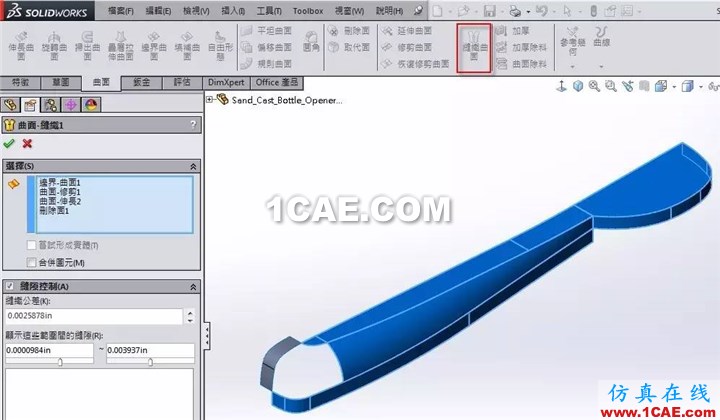

另外我們在尾端也繪制一草圖并伸長曲面(圖10),以備稍后的面的填補。使用”曲面填補”時,選擇的邊線需要是實際存在的曲面邊線而無法使用草圖線段,接著我們可先縫織曲面(圖11)來簡化需填補的曲面邊界以利后續填補曲面,在填補曲面時,您可選擇所需填補的邊界線段,不同線段可給定接觸、相切、曲率等不同的邊線設定,設定好后選擇確定完成曲面的填補(圖12)。

圖10

圖11

圖12

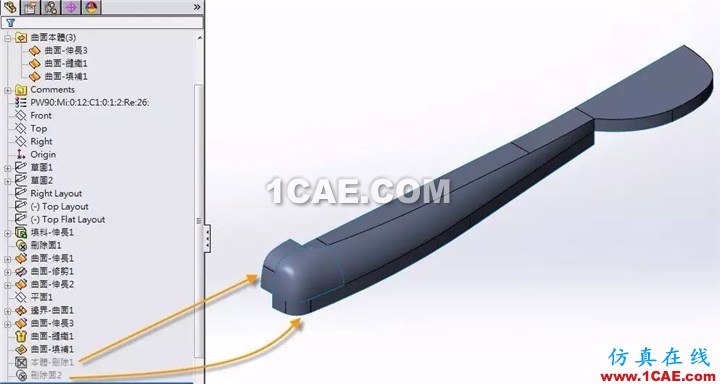

再來須把先前用來輔助邊界曲面與填補曲面的兩個曲面做刪除(圖13)并縫織各個曲面本體來完成整個開瓶器的1/4主體(圖14),接下來我們即可開始來對開瓶器頭部做剩余的編修動作。

圖13

圖14

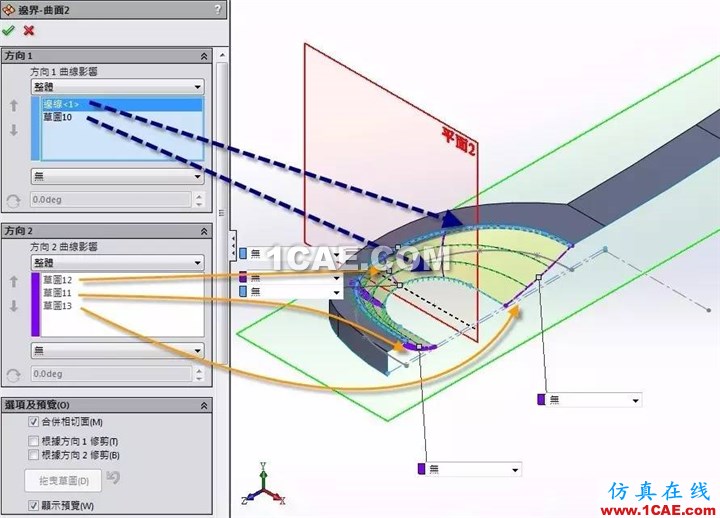

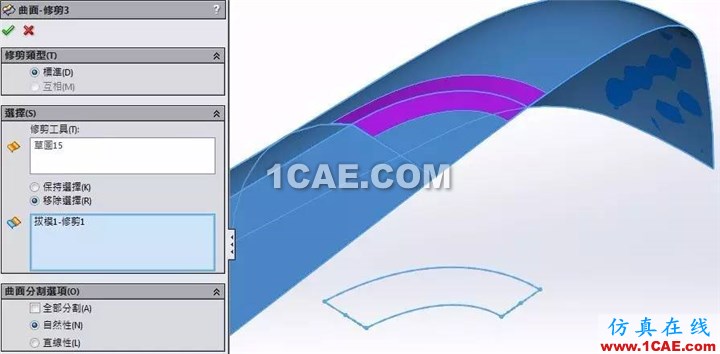

在修剪頭部內曲面時,我們可依一開始所插入的圖片,描繪出用來修剪的草圖工具輪廓,再將此區塊修剪移除(圖15)。而頭部內輪廓因實際曲面需求,可使用邊界曲面來完成此部分開放輪廓曲面的建置,分別繪制好各曲線輪廓草圖,以便邊界曲面使用,底部U形輪廓需另外繪制于一高于上基準面的平面以讓后續鏡射本體時中間有一定厚度存在(圖16)。在U形處我們可再伸長曲面至上基準面,并把后面建置出來的曲面縫織,亦可在此先將內部U形垂直曲面加上拔模(圖17)。

圖15

圖16

圖17

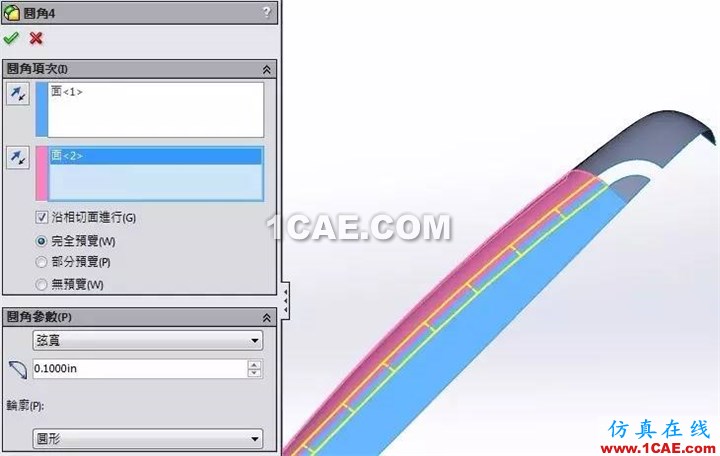

接下來做各銳利邊線的圓角修飾,在此為了得到更漂亮的圓角效果,在把柄尾部將彎曲處修剪掉(圖18),以利圓角的生成,而我們在導圓角時,因曲面曲率因素,直接使用固定半徑的效果將會造成同一圓角邊線之大小不一,為此我們可使用面圓角功能,并將圓角參數改為固定弦寬效果(圖19),以求得整體圓角統一化與更美觀。

圖18

圖19

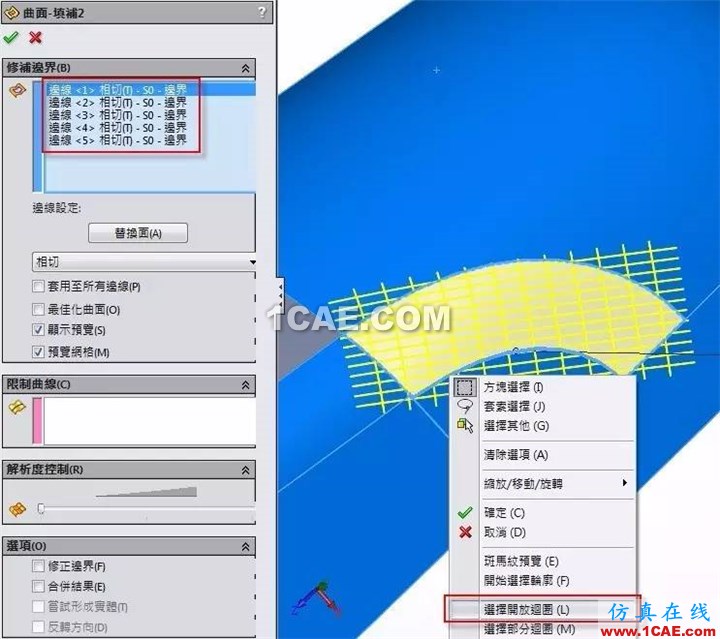

再來將剛修剪掉的尾部曲面配合圓角邊線做面的填補,與先前操作一樣,我們須給此處一封閉的曲面輪廓輔助填補并將產生的曲面與原先的曲面縫織,而此處有做縫織動作將可在曲面填補時,選擇填補邊線時直接在邊在線右擊鼠標,即可選擇”開放循環”選項,讓系統自動地幫我們選取完所有須填補的邊線(圖20)即可完成。

圖20

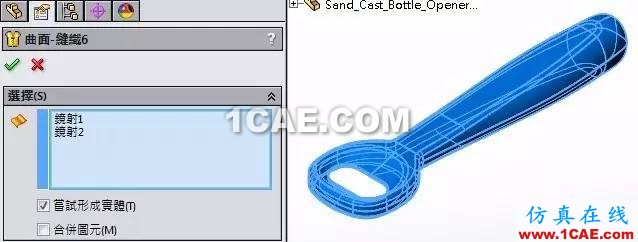

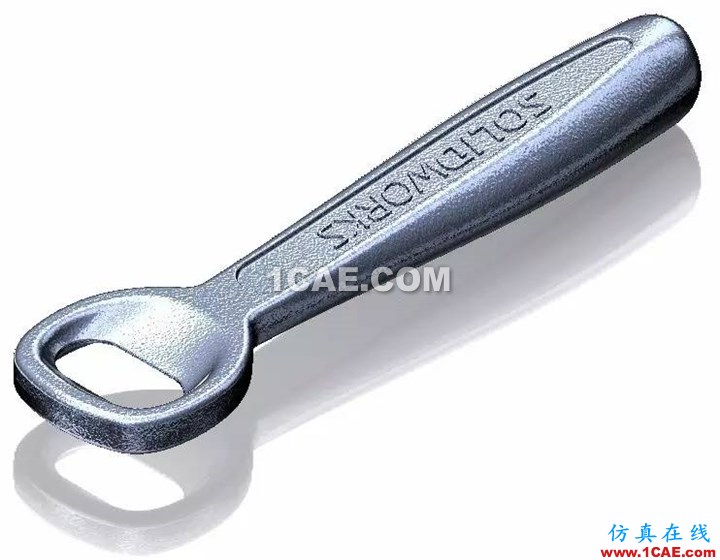

完成后的曲面我們再做完縫織并將輔助縫織的曲面刪除,最后將此1/4曲面本體鏡射兩次,來得到完整的曲面本體,最后我們要得到一實體零件,可在縫織全部曲面時勾選”嘗試形成實體”(圖21)。而您亦可選擇使用SOLIDWORKS專業版功能的PhotoView360功能,經由給定材質光源來渲染出一實際外觀的產品圖片(圖22)。
