如何將SolidWorks工程圖轉為DWG圖紙

2016-09-12 by:CAE仿真在線來源:互聯網

solidWorks工程圖經常需要轉成DWG格式的圖紙,以便于和供應商和客戶交流。但是如果只是單純的使用另存命令,可能會有亂碼出現,而且顏色單一、線型不符合要求的情況也會發生,因此,我們最好采用其他的方法進行轉換。使用映射的方法可以最大程度的減少亂碼的情況,并保留線型、顏色及圖層,以下就是使用映射的具體方法。

一、映射文件設置

(一)設置方法

1、在SolidWorks工程圖中點擊“文件——另存為”,選擇DWG/DXF文件類型。

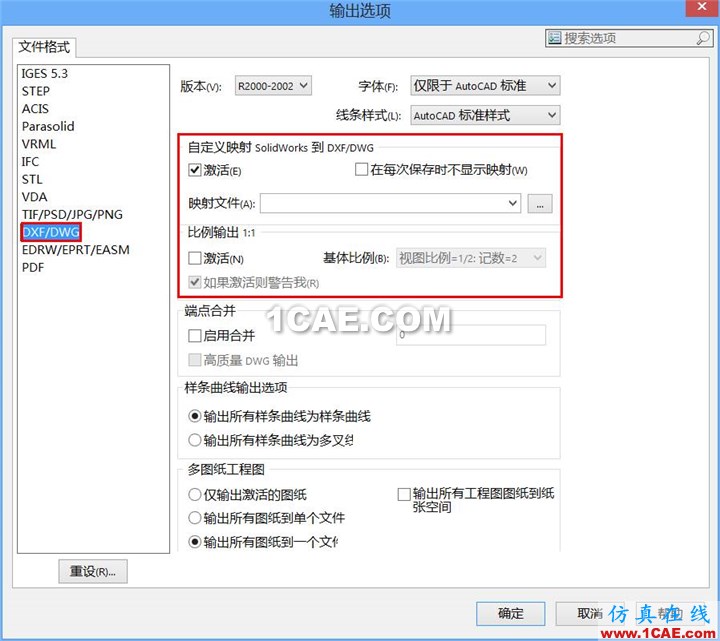

2、點選選項框,出現如下圖輸出選項對話框,勾選激活,確認保存。

3、在 SOLIDWORKS 到 DXF/DWG 映射對話框中指定映射:

(1)單擊裝入映射文件以從文件上載映射。

(2)手動指定圖層、映射實體或顏色映射。

4、要保存 DXF/DWG 輸出映射文件設定,請單擊保存映射文件。

5、單擊確定。

圖1

圖2

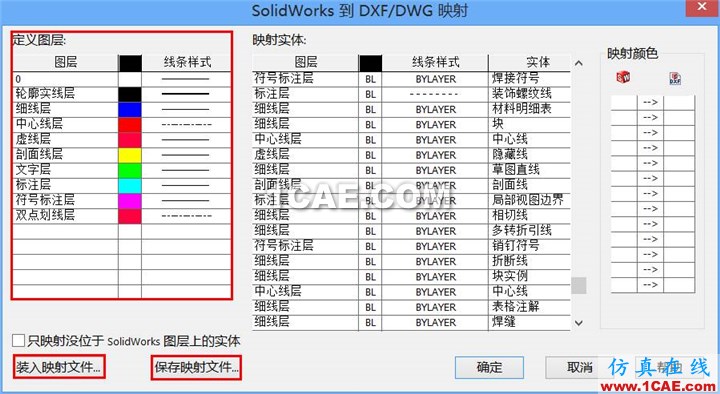

(二)定義圖層、映射實體、映射顏色(如上圖2所示)

1、定義圖層

在定義實體下,選擇圖層行并執行以下操作:

(1)單擊圖層列,然后為新圖層鍵入號碼或名稱。

(2)單擊圖層的顏色列,然后從網格中選擇項目。

(3)單擊圖層的線條樣式列,然后選擇線條樣式。

注:從列表中選取顏色和線條樣式。圖層 DEFPOINTS 為固定圖層,不能將其編輯或刪除。DEFPOINTS 圖層在 AutoCAD 工程圖中發生。

2、映射實體

在映射實體下,選擇實體行并執行以下操作:

(1)單擊圖層列并選擇圖層。您必須先定義圖層,然后才能映射實體。

(2)單擊圖層的顏色列,然后從網格中選擇項目。

(3)單擊圖層的線條樣式列,然后選擇線條樣式。

(4)單擊實體列,然后選擇要映射的實體。

注:從列表中選取顏色及線條樣式和實體。如果不指定顏色或線條樣式,BYLAYER 將出現,這意味著實體的顏色或線條樣式與圖層的屬性相同。

3、映射顏色

在映射顏色下,指定顏色映射:

(1)單擊 SOLIDWORKS列中的下一空行,然后從源文件的網格中選擇顏色。

(2)單擊 DXF/DWG 列,然后為目標文件選擇映射顏色。

注:顏色映射可以單獨使用,也可以與實體映射一同使用。顏色映射定義優先于實體映射定義。

二、字體映射文件及圖層映射文件

操作步驟如下:

1、將字體映射文件drawFontMap及圖層映射文件SOLIDWORKS to dwg文件放在SolidWorks安裝文件目錄中data文件下,Win7 X64系統安裝位置為C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\data,替換此目錄中的原始文件。

2、字體映射文件drawFontMap的修改:可在最后一行依次添加任意映射CAD字型到SOLIDWORKS字型(具體內容:第一列——CAD字型,第二列——SOLIDWORKS字型,第三列——比例)。

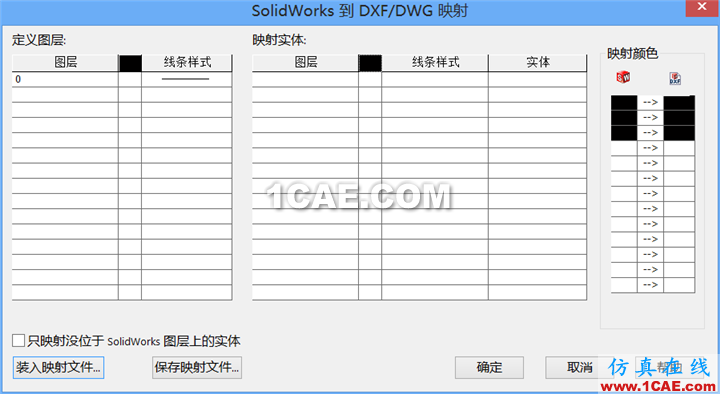

3、圖層映射文件SOLIDWORKS to dwg,點選下圖中裝入映射文件,選擇SOLIDWORKS to dwg文件(如下圖3所示)。

4、客戶可根據實際CAD圖層及實體信息進行自定義,最后保存映射文件即可。
