放樣是指在輪廓之間進行過渡生成特征。它和掃描非常相似,都是用一條或者多條引導線來控制輪廓的走向。這里首先介紹一般放樣。
最后生成的的文件如下圖。
方法:

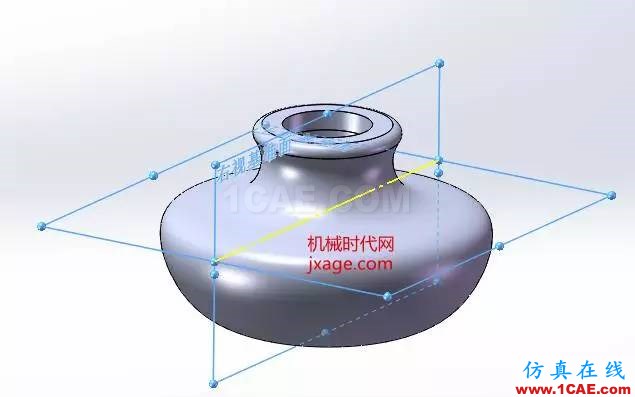

1.創建基準軸。選擇右視基準面和上視基準面創建基準軸。
2.創建如下的兩個基準面,用于繪制草繪。

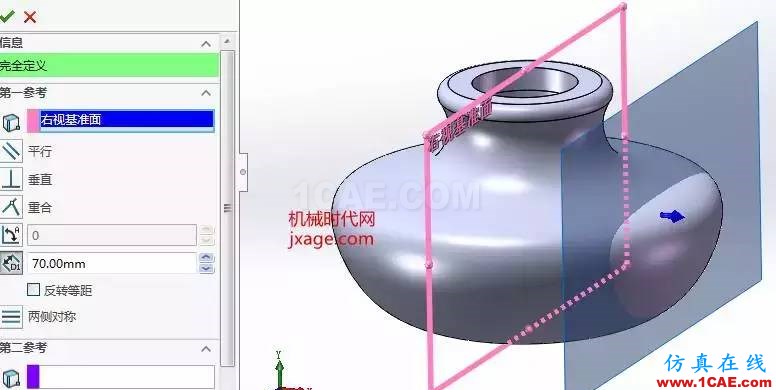

1)創建基準平面1,如下圖。

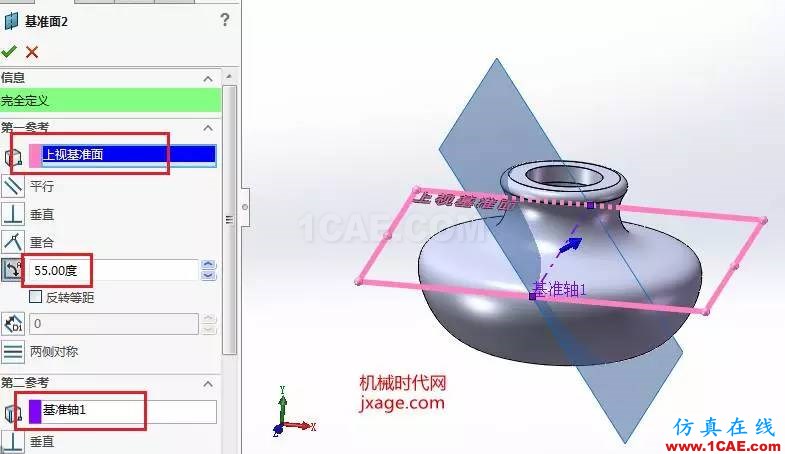

2)創建基準平面2.

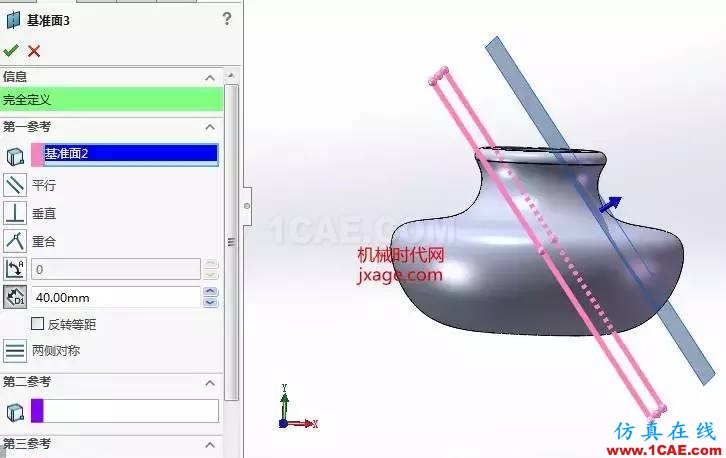

3)創建基準平面3.

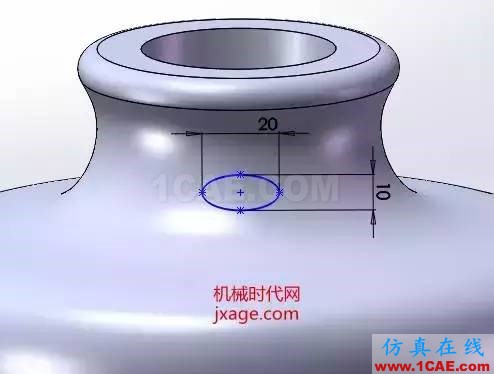

3.繪制截面。在基準平面2繪制如下的草繪。
4.繪制截面。在基準平面3上創建如下的草繪。

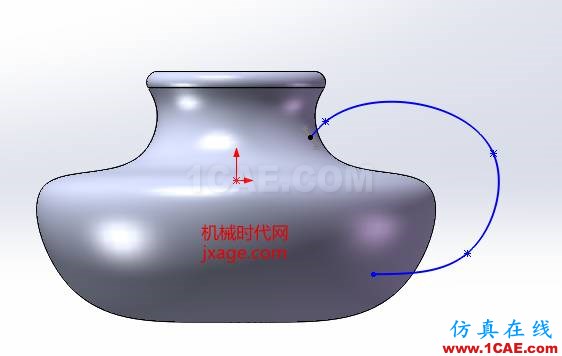

5.在前視基準面繪制軌跡。

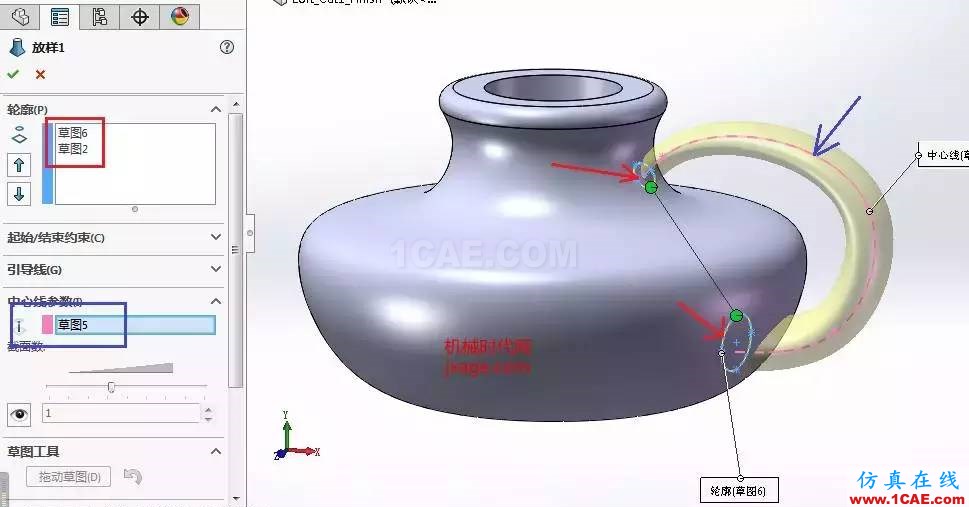

6.點擊放樣凸臺/基體,按照下圖進行設置。
7.點擊勾號完成。
