solidworks夾緊裝置模擬

2016-12-03  by:CAE仿真在線  來源:互聯網

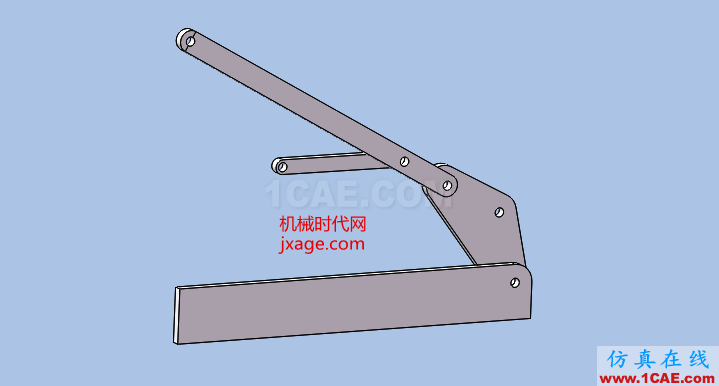

一、裝配

1.將機架和樞板添加進來,添加樞板和機架的同軸心及重合配合。

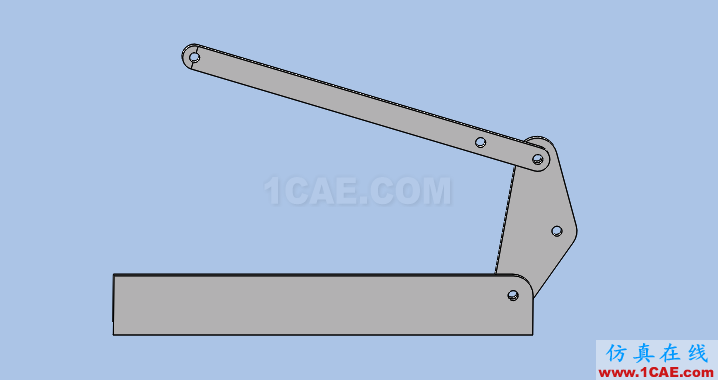

2.添加手柄,添加手柄與樞板的同軸心及重合配合。

3.添加機架進來,添加機架與手柄的同軸心和重合配合。

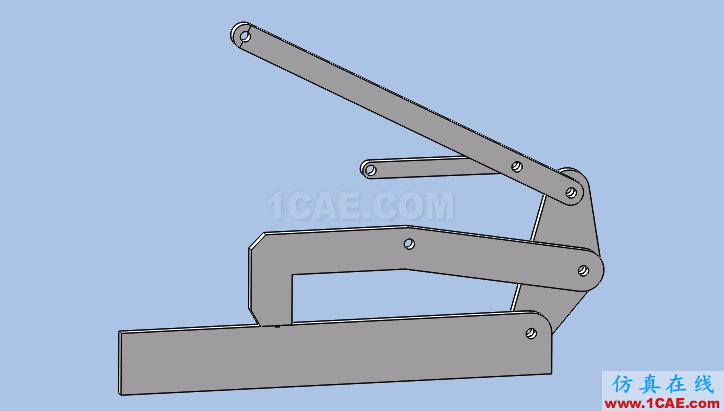

4.添加鉤頭進來,添加鉤頭與機架的同軸心配合;添加鉤頭與樞板的同軸心及重合配合;添加鉤頭與機架的重合配合。

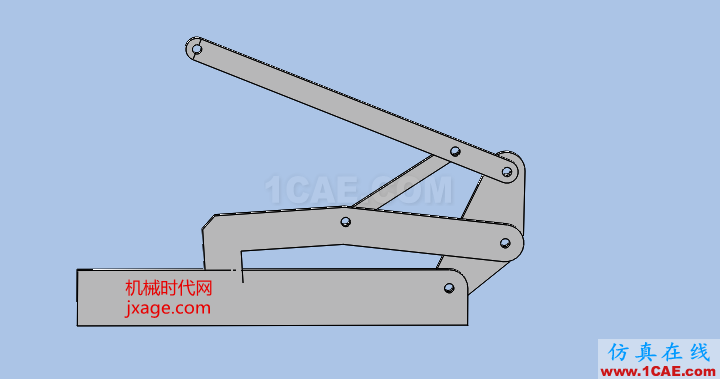

5.將工件添加進來,添加工件與機架的兩組重合配合,添加工件與鉤的重合配合。

這時完成的裝配體的自由度為0,右擊將機架與鉤頭德爾重合配合進行壓縮,同時為例仿真的順利進行,將鉤頭與工件的重合配合壓縮。

二、仿真

在裝配體界面,將Solidworks Motion插件載入,單擊布局選項卡中的運動算例,在算例類型下拉列表中選擇【Motion 分析】。

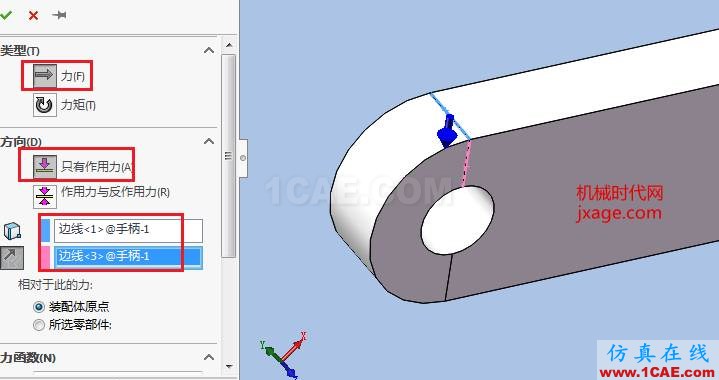

1.添加壓力。按照下圖進行設置。力函數選擇“常量”,大小為90牛頓。

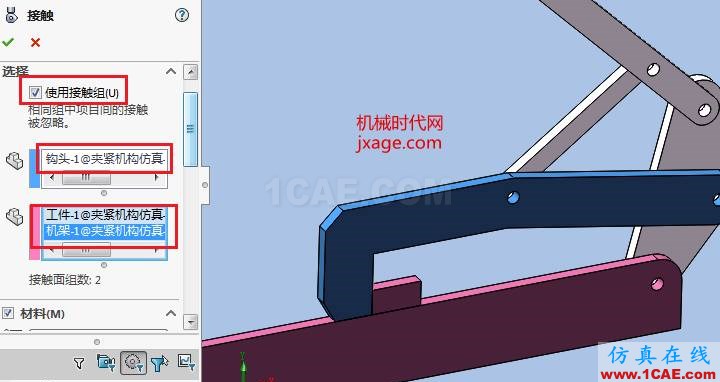

2.添加實體接觸。勾選使用接觸組復選框,零部件組1選擇鉤頭,零部件組2選擇機架和工件。在材料欄內兩材料下拉列表中均選擇Steel (Dry)(鋼材無潤滑)。

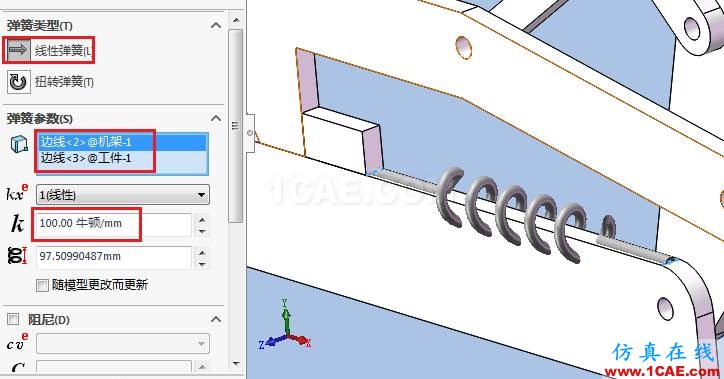

3.添加彈簧。按照下圖進行設置。

4.仿真分析。拖動鍵碼,將仿真時間設置為0.024s,速度播放設置為5s。點擊運動算例屬性,在Motion分析欄內輸入每秒幀數為5000,其余參數采用默認設置。單擊計算按鈕,進行仿真求解。

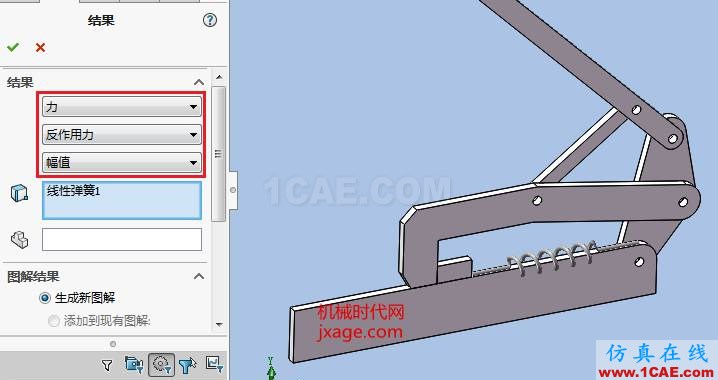

5.點擊“結果和圖解”按鈕,參數按照下圖進行設置。

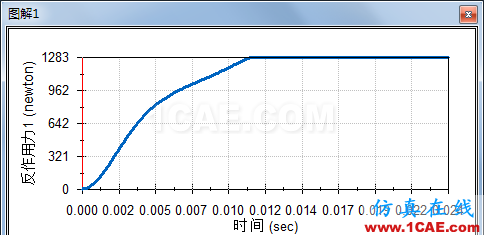

點擊勾號,彈出如下的圖解。

經仿真可知,彈簧反作用力最大幅值為1283N,即為加緊機構所能夠產生的最大夾持力,力放大倍數為1283/90=14.26,可知機構的尺寸設計基本合理。

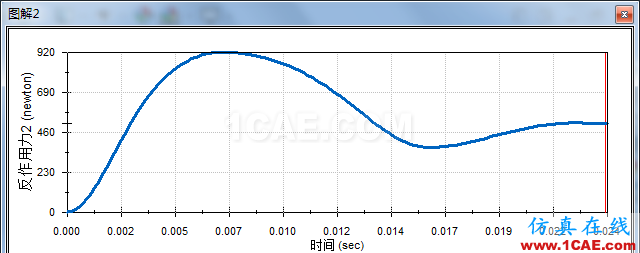

6.將時間線拖到零位置,鼠標右擊線性彈簧,選擇編輯特征,將彈簧的剛度設置為110牛頓/mm,其余參數不變,點擊確定。再次點擊計算按鈕,待仿真完畢后,會發現90N的力不能將手柄壓下,彈簧的反作用力幅值曲線如下圖,最大幅值為920N。
