搜索SolidWorks焊接輪廓庫的設計方法
2016-12-18 by:CAE仿真在線 來源:互聯網
SolidWorks的焊件設計非常的便捷易用,可以在零件內快速完成3D草圖框架、制作結構構件、完成復雜模型的構建,自動處理各種坡口的工作,自動出切割清單表,給我們的工藝和制造提供了很大的便利。方便快捷的功能靠的是一個焊件輪廓庫的支持,那么怎么做這個焊件輪廓庫呢?下面我們就來看看如何做焊接輪廓庫。
1、SolidWorks自己附帶的焊件庫的位置和格式,文件格式構成,我們可以在安裝目錄下查找Program Files\SolidWorks Corp \SolidWorks\ lang\chinese-simplified\weldmentprofiles里面。當然我們也可以制定自己企業的焊接輪廓庫,命名為“XXX企業焊件庫”;內部的就是分類了,比如可以自由制定命名為“角鋼”、“矩形鋼”、“槽鋼”、“管道”等,文件的格式必須組成這樣構架才可以,否則就會出現錯誤;
2、建立好的焊接輪廓庫,如果是企業建議放置在一個公共的區域(如果是個人可以放在自己電腦上),例如服務器的共享,或者是PDM中,并且一般人沒有修改的權限,然后可以在SolidWorks的選項里面指引文件的路徑位置(也包括公司局域網絡上的位置),如下圖所示:

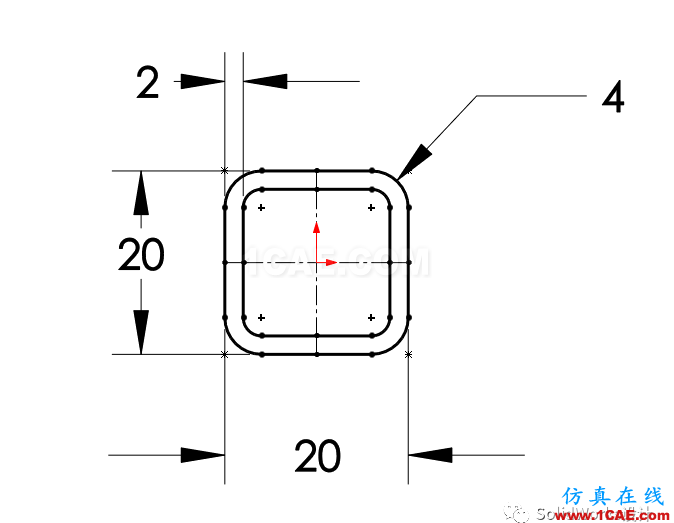

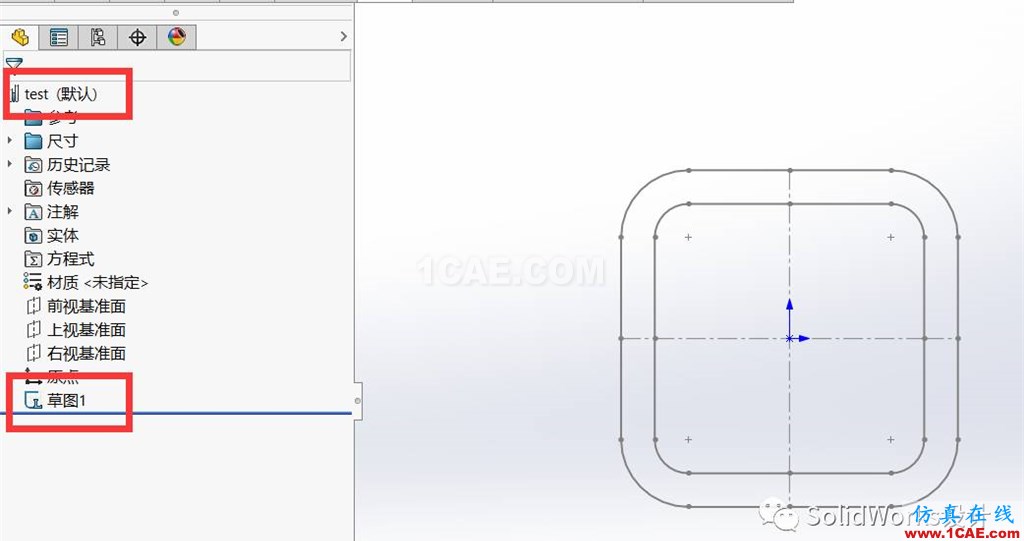

3、最重要的是需要學會怎么修改焊件輪廓,怎么添加焊件輪廓,我們打開SolidWorks,新建一個零件,選擇一個基準面,以原點為基準進行開始進行草圖的回執,包括尺寸的標注,盡量保證草圖完全定義(方便以后進行修改),再添加一些草圖點作為定位點,完成的草圖如下圖所示:

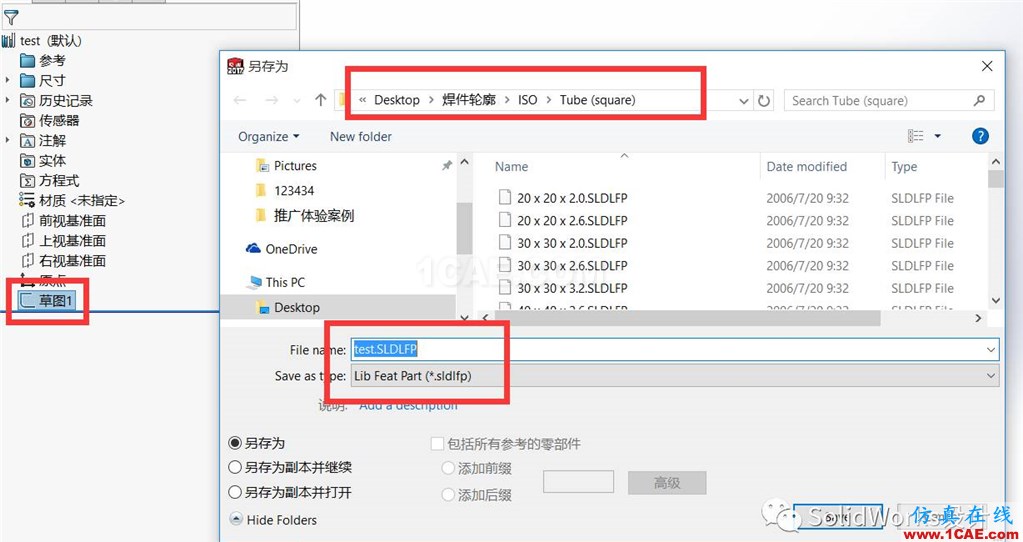

選擇退出草圖,在設計樹中選擇草圖,進行保存,注意格式,一定是.sldlfp,如下圖所示:
4. 當保存完畢,在特征樹里面出現如下圖所示的顯示:
注:如果設計樹中的“草圖1”沒有出現特這庫的符號,就需要鼠標右鍵,添加到庫操作,否則在使用的時候就會出現錯誤!
操作完成后,關閉此文件,就可以在焊件中使用這個焊件輪廓了。
通過上面的方法,也可以繪制更加復雜的焊件輪廓庫(前提是必須是單一封閉輪廓),完成后,就可以在焊件命令中自由的調用了。當然也可以直接添加到“設計庫”中使用。
