圓角在零件上生成一個內圓角或外圓角面。您可以為一個面的所有邊線、所選的多組面、所選的邊線或邊線環生成圓角。
一般而言,在生成圓角時最好遵循以下規則:
在添加小圓角之前添加較大圓角。當有多個圓角會聚于一個頂點時,先生成較大的圓角。
在生成圓角前先添加拔模。如果您要生成具有多個圓角邊線及拔模面的鑄模零件,在大多數的情況下,您應在添加圓角之前添加拔模特征。
最后添加裝飾用的圓角。在大多數其它幾何體定位后嘗試添加裝飾圓角。如果您越早添加它們,則系統需要花費越長的時間重建零件。
如要加快零件重建的速度,請使用一單一圓角操作來處理需要相同半徑圓角的多條邊線。然而,如果您改變此圓角的半徑,則在同一操作中生成的所有圓角都會改變。
圓角類型分為如下幾種:

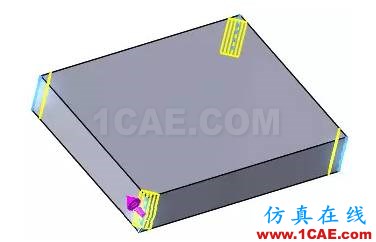

倒角工具在所選邊線、面或頂點上生成一傾斜特征。
在倒角 PropertyManager 或在圖形區域中設定距離和角度。 一指向距離所測量的方向的操縱箭頭出現。 選擇箭頭反轉方向,或單擊反轉方向。
