搜索【熱處理】SolidWorks分模方法(二)—壓凹法
2017-03-14 by:CAE仿真在線 來源:互聯網
壓凹:本是SolidWorks里面一個造型設計的功能,我最早對這個功能的理解是配合抽殼一起使用。比如下圖:
后來才知道這功能居然也可以用來分模具。而且用壓凹分模的速度和效率遠遠高于UG和Pro/E。在簡單的部品上沒有明顯的提高,但是在同時具有抽芯、碰穿等復雜的模具設計時,壓凹分模法可以省略龐大的補面操作,可以避免分割法中某些分割面定義不確切而無法分割下去的煩心問題。
---------------------------------------------------------------------------------------
還是上篇那個工件,如果用壓凹法,步驟是這樣的:
首先當然是處理好縮水、拔模角等問題

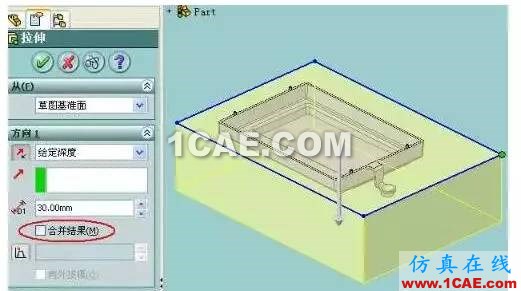

然后畫出前模:(注意,壓凹分模是在一個Part文件中完成所有過程,形成多個實體,不可使用“合并結果”,如圖中紅圈)

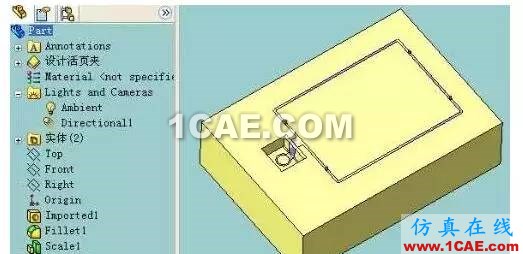

用切除直接挖掉后模鑲件的碰穿位:

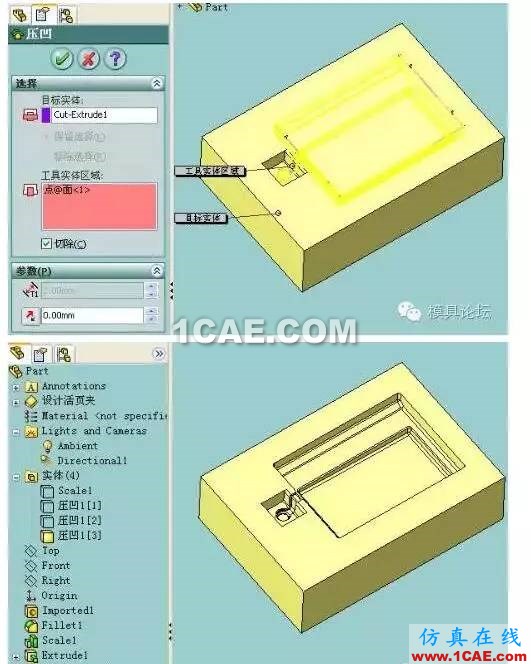

用“壓凹”前模就完成了。(這時候會有兩個分出來的單獨的實體,先隱藏起來留著后面用)

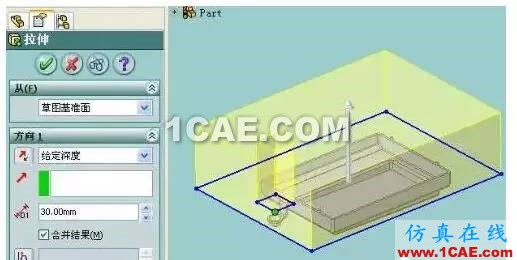

畫出后模:

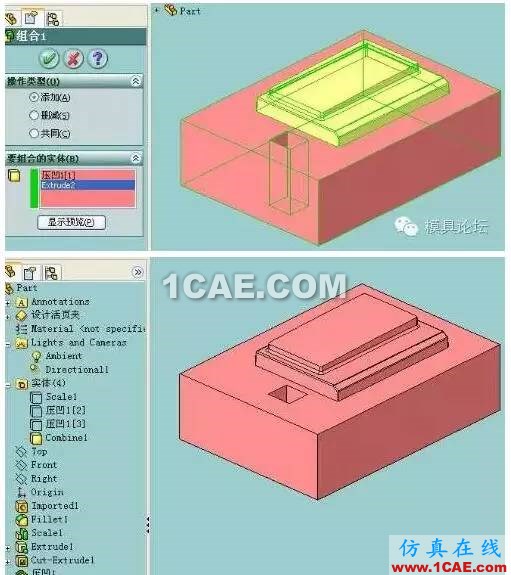

與先前分出來的那個隱藏了的實體組合,后模就完成了。

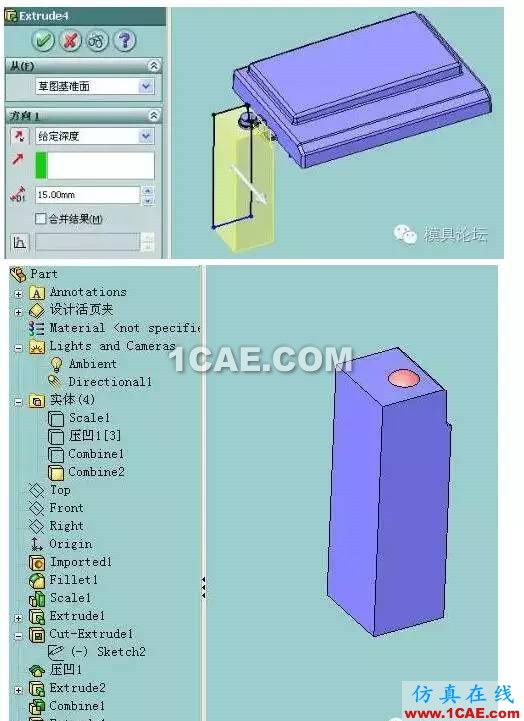

最后直接用“拉伸”畫出后模鑲件,再與之前分出的另一個半圓體實體組合,就完成分模了。
來源:山東中天金屬科技有限公司 尚宗文
