掃描SolidWorks路徑配合的應用實例 | 操作視頻

2017-03-15  by:CAE仿真在線  來源:互聯網

掃描,是指沿某一路徑移動一個輪廓來生成實體或曲面實體。掃描可簡單可復雜,通過調整選項,可以得到意想不到的模型。

SOLIDWORKS高級配合中的“路徑配合”,可以將零部件上所選的點約束到路徑。并可以定義零部件在沿路徑運動時為縱傾、偏轉和搖擺狀況。

在路徑的選擇中,可選取相鄰曲線、邊線、和草圖實體。為便于選擇,可單擊 SelectionManager來選擇。

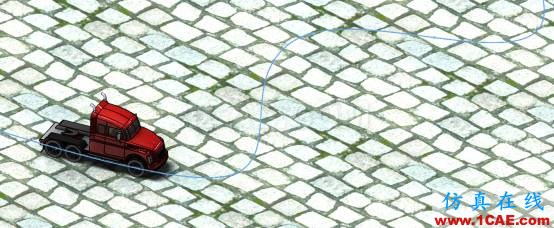

利用一個掃描命令創建一個模型,并添加一個路徑配合,又如何生成沿路徑運動動畫?

具體操作步驟,請點擊觀看視頻,若想了解更多其它配合關系或SOLIDWOKRS功能,請?jiān)诠娞?hào)留言。
