SolidWorks教程-標注尺寸

2013-06-11  by:廣州有限元分析、培訓中心-1CAE.COM  來源:仿真在線

在這一節中給草繪的矩形標注尺寸。solidworks不要求我們在生成特征時必須標注尺寸,這和proe不同,proe要求我們在草繪時,必須使草圖得到完全約束,否則不能生成相應的特征。。我認為在設計階段,養成標注尺寸的好習慣是應該的,并且盡可能使草圖作到完全約束。。

在你加尺寸時,注意狀態欄中草繪狀態的顯示。任何Solidworks 草繪都是以下三種形式之一。

• 在一個完全約束(fully defined)的草繪中,所有實體的位置都用尺寸或約束完全地描述出來。在一個詳細說明的草繪中,所有的實體都是黑色的。
• 在一個未約束(under defined)的草繪中,需要用尺寸和約束來確定幾何關系。在這種情況下,你可以通過拖動未定義的草繪實體來改變草繪。一個未定義的草繪實體的顏色是藍色的。
• 在一個過約束(over defined)草繪中,圖的尺寸或約束之間有沖突,其實體是紅色的。

1. 單擊 草繪約束工具欄中的 (尺寸按扭) 指針的形狀發生改變。

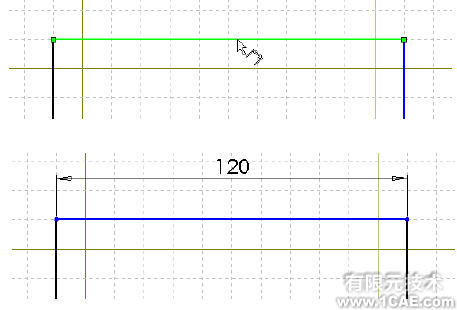

2. 單擊矩形的上邊,然后在你準備放置尺寸的位置單擊。注意這時右側的豎直線(和右側的較低的頂點),已由藍色變成了黑色。通過定義上邊的尺寸,你就定義了右側的位置。你仍然可以拖動上部使它上下移動,它是藍色的表明它沒有完全約束而可以移動。

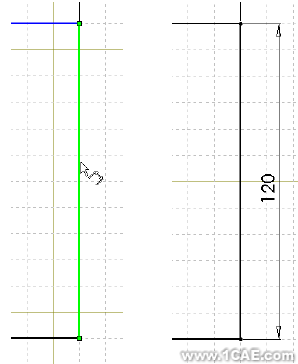

3. 單擊矩形的右邊,然后單擊放置尺寸的位置。現在上邊和剩余的頂點都變成了黑色,狀態欄中顯示草繪已完全約束了。



改變尺寸大小

這個塊的尺寸是120mm x 120mm。要改變尺寸須使用選擇工具。

用以下任一種方式都可以找到工具:

• 單擊草繪工具欄中的Select 按扭。

• 單擊菜單欄中的工具,選擇。

• 在制圖區的空白處單擊右鍵顯示右鍵菜單,然后單擊選擇

提示:利用右鍵可以幫助你更有效地使用SolidWorks 。

1. 雙擊一尺寸,出現Modify的旋轉框,也可以把尺寸改為120mm 如圖。

2. 在框中輸入一個新的值然后按Enter鍵。或者單擊旋轉框的箭頭改變尺寸值,然后按Enter

3. 雙擊其它尺寸線來把它的尺寸改變為120mm。

4. 單擊工具條上的顯示全部 按扭, 來顯示整個矩形的所有尺寸并使它居中顯示。

問題:如何改變尺寸增量的值
