SolidWorks鈑金特征設計(二)
二.斜接法蘭 斜接法蘭用來生成相互連接的法蘭和自動生成必要的切口。它必須有一個草圖輪廓來生成。

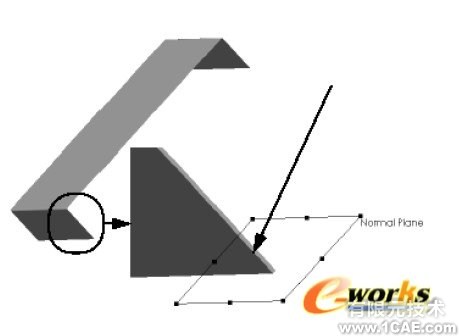

5.垂直于曲線的基準面
現在可以用一個快捷方式來一個垂直于曲線的基準面。反轉模型并放大下圖所示位置,選中外面的邊線并點擊插入,草圖繪制,一個通過最近端點并垂直于邊線的基準面產生了,同時在這個基準面打開了一個新草圖。

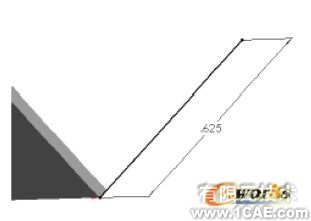

6.法蘭輪廓
頂點畫一條長度為0.625in的水平線。這就是斜接法蘭的輪廓。
備注 意草圖不僅是一段線,它可以是多個線段的開環輪廓。
7.法蘭延伸
點擊命令斜接法蘭,可以預覽法蘭的形狀。點擊相切(綠色高亮的地方)選擇相切的邊線并繼續法蘭設置。

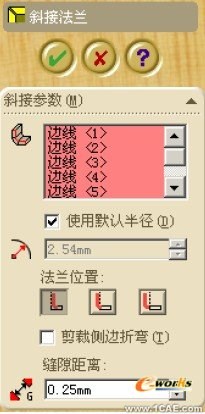

8.斜接法蘭設置
在對話框中,設置如下:
折彎位置=材料在內
使用缺省的折彎半徑=開
使用缺省的間距=開
點擊確定添加斜接法蘭

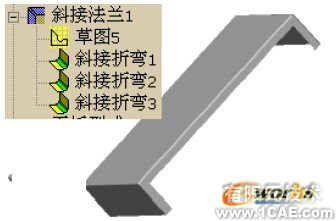

9.完成斜接法蘭
斜接法蘭命令添加了三個法蘭和生成了三個折彎,在法蘭相接處自動生成了切口和釋放槽。
10.視圖
切換到標準軸側視圖。
