通過ansys、ls-dyna、abaqus來做切屑等加工仿真其實還是挺困難的。
而AdvantEdge軟件是很好的替代品,他雖非ansys那樣似乎萬能,但聚焦于專業的加工仿真,可以在切屑、銑削、車削、鉆削、刨削和磨削等加工仿真有不錯的表現。
如果你正在使用ansys、ls-dyna、abaqus來做加工仿真,不妨試試AdvantEdge。
本文先帶你介紹一下》》》
在刀具設計以及切削工藝優化過程中,企業為了提高技術門檻以增強核心競爭力,迫切需要針對常見問題進行技術革新,比如刀具排屑問題、刀具磨損問題、刀具涂層問題、薄壁件加工變形問題以及冷卻液效果問題等。這些問題如果都通過試驗的方式來優化,則會造成大量的刀具和工件材料以及切削時間的浪費,同時隨著計算機技術的飛速發展,利用有限元軟件來模擬切削加工成為了一種重要的輔助方法。下面,我們先來看一段銑削仿真動畫,本動畫是采用AdvantEdge(第三波)軟件制作:
眾所周知,AdvantEdge(第三波)軟件是基于有限元理論的專業金屬切削仿真及工藝優化軟件,用于刀具優化以及金屬切削工藝優化。那么該軟件是如何操作的,通過該軟件可以解決哪些工程問題呢?
圖1、AdvantEdge(第三波)軟件界面
相對于通用有限元軟件來說,AdvantEdge(第三波)軟件的操作過程也是比較簡單的,我們只需要依次輸入工件尺寸和材料、刀具的尺寸的材料、設置切削工藝參數然后提交計算即可,我們可以使用軟件內置的刀具模型也可以調用自己事先建好的刀具模型,軟件操作流程如下圖所示

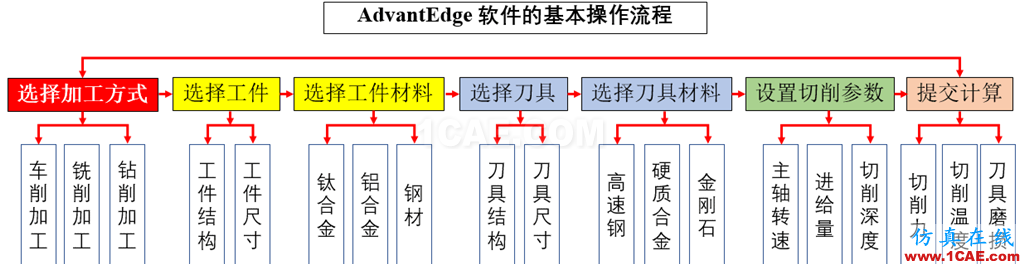

圖2、AdvantEdge(第三波)軟件基本操作流程圖
圖3、從外部軟件導入銑刀模型
通過該軟件我們不僅可以進行一般的加工仿真模擬,包括車削、銑削、鉆削、刨削和磨削仿真等,還可以對常見的工程問題進行仿真,比如殘余應力仿真、刀具磨損仿真、刀具涂層仿真、冷卻液仿真等,下面我們通過圖片一一為大家展示。

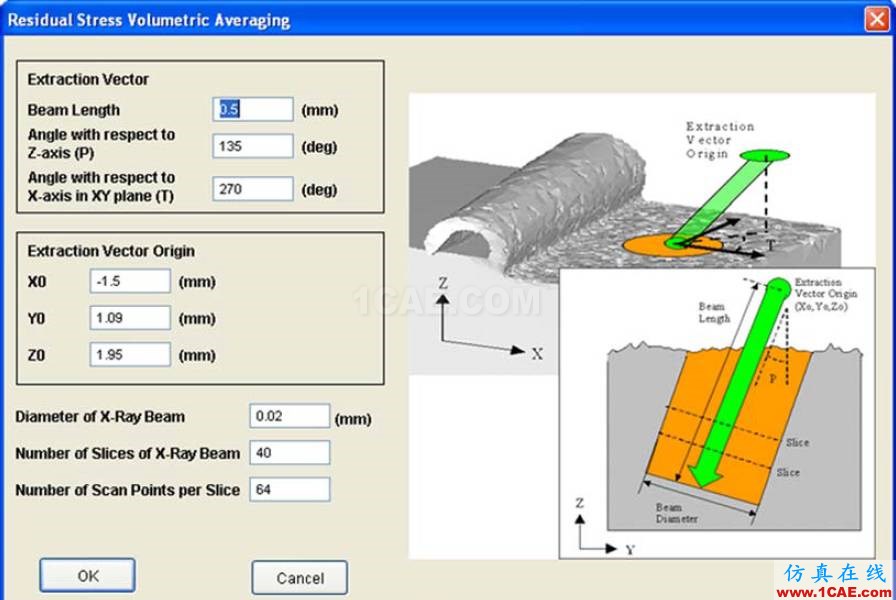

圖4、工件表面殘余應力提取

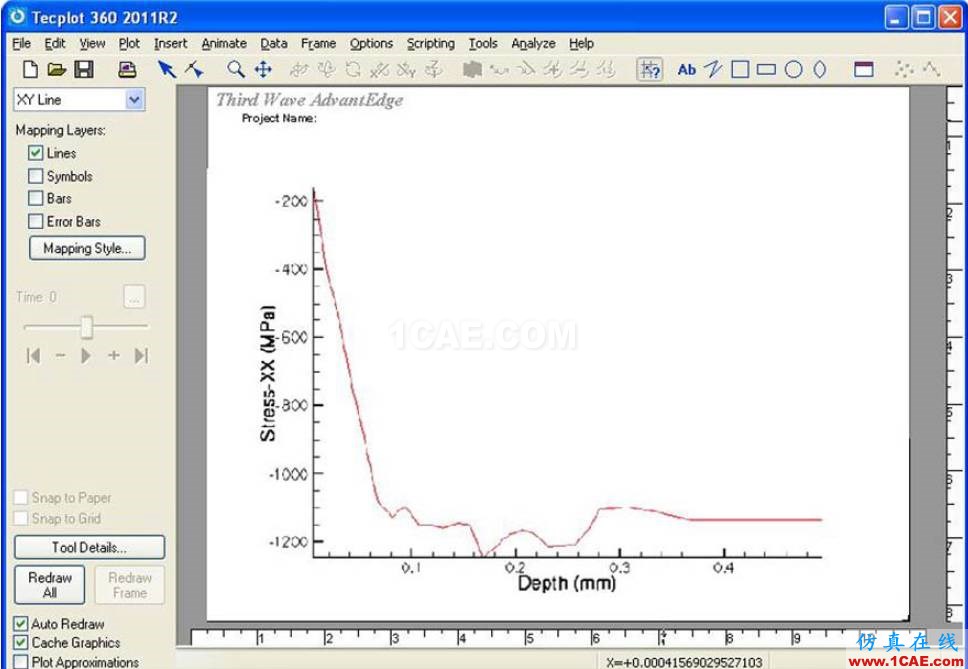

圖5、殘余應力隨著切削深度的變化情況
圖6、不同刀具前角的切削過程仿真分析

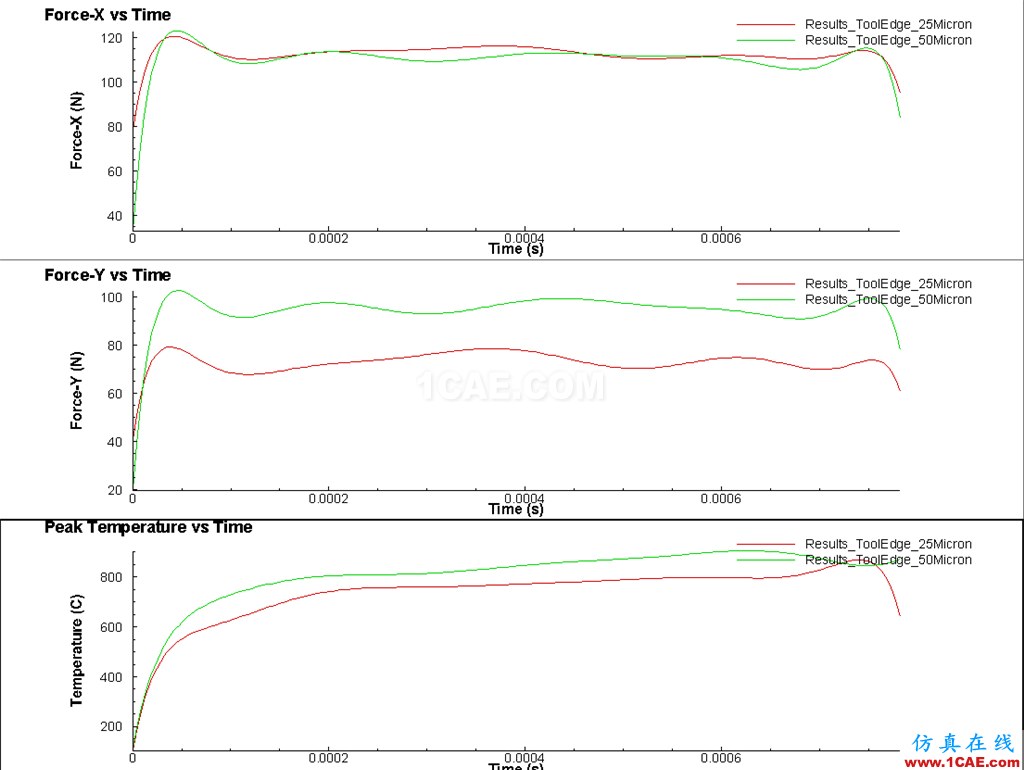

圖7、刀具前角對切削力和切削溫度的影響

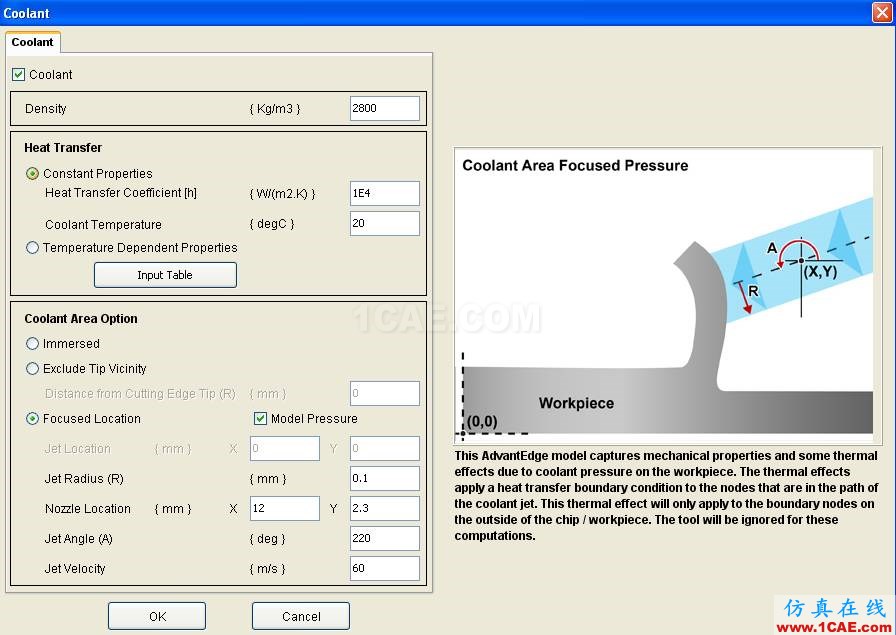

圖8、冷卻液仿真分析界面

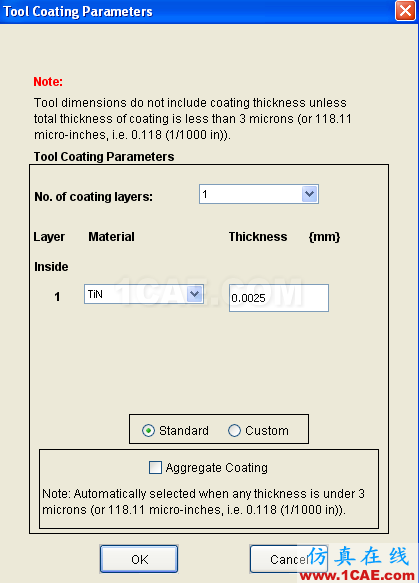

圖9、刀具涂層仿真分析界面

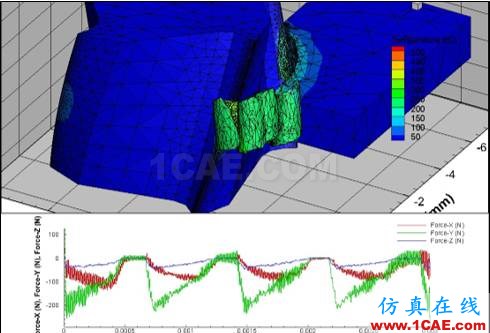

圖10、刀具磨損仿真分析結果
